“十二五”期間，濟南將致力于排水管網的建設完善，實施污水全收集。排水部門同時呼吁，居民或商販請不要隨意將垃圾倒進河道、下水井，以免污染河道、堵塞污水管網。

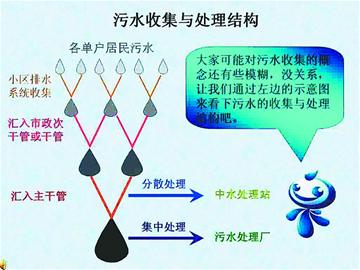

圖一：污水收集處理全過程

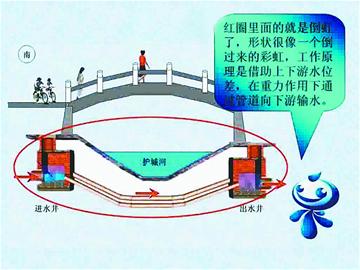

圖二：南門橋下的倒虹吸

■第一站：經過化糞池和沉淀池之后流走

舜耕路58號居民小區正好處于濟南市七大污水收集系統之一的舜耕路污水系統，該小區位于舜耕路污水系統的上游。

在小區院內一棟居民樓下，記者看到有兩個打開了蓋子的窨井，分別是化糞池和沉淀池的窨井。

人們生活中產生的污水，主要是糞便和洗滌污水，是水體的主要污染源之一。污水產生后，首先經過樓房自身的排水系統匯入居民區內的化糞池，在化糞池中，污水得以初步沉淀。

“化糞池也叫做發酵池，經過一段時間的發酵之后，漂浮在上面的污水流進旁邊的沉淀池，進行二次沉淀。而化糞池里的污物由環衛車抽走。”排水部門人士介紹，經過沉淀池二次沉淀的污水進入小區內排水管網。這是生活污水收集的最初階段。

■第二站：經小區管網進入市政污水管網

收集后的污水經小區內排水管網進入市政污水管網，最終進入市政污水主干管管網系統中。“小區內有小區管網，次干道上有直徑較細的支管網，主干道上有直徑較粗的主干管。污水管網就這樣密集交織在城市道路下面。”排水部門人士介紹，他們在建設污水管網時，一般會按照附近居民區是否密集來設計管網的直徑。在舜耕路58號附近的管網直徑為500毫米，越往下游走管網直徑越粗，進入最后一站——— 污水處理廠之前，污水管網直徑可達2000多毫米。

■第三站：舜耕路中水站分散處理部分污水

進入舜耕路市政污水管網的污水一路北行，在到達舜耕中水站時，一部分污水被吸引進入中水站進行處理。因為越往下游管網走，污水越多，中水站幫助處理一部分污水是為了緩解下游管網的壓力。

舜耕路中水站位于濟南市舜耕路西側，日處理污水能力為1萬噸。該站主要處理舜耕路上游市政管網內生活污水，處理構筑物均位于地下，地上為管理房與開放式游園。污水進入中水站后，經粗格柵、細格柵、水解酸化池等一系列工序，將污水處理成中水�？捎脕淼缆非鍧崱⒐喔让缒疽约把a充河道水源等。

據介紹，濟南目前有8座中水處理站，這些中水站日處理污水可達5.7萬噸，它們就像小型的污水處理廠，為城市就近利用水源提供支撐。

■第四站：污水過河要靠倒虹吸

少部分污水被舜耕中水站處理后，大部分污水依然沿舜耕路北行，經過青年東路污水管網，流到了南門橋附近。南門橋下就是護城河，污水要怎樣過河呢?排水部門人士介紹，污水管線穿越河流等大型構筑物時要用到最普遍的一種方式：倒虹吸。

南門橋長45米，位于泉城廣場東側，舜井街南，橫跨護城河。污水管線自南向北通過倒虹吸穿護城河河底，過南門橋。倒虹，形狀很像一個倒過來的彩虹，原理是借助上下游水位差，在重力作用下通過管道向下游輸水。倒虹是一種立交式水工建筑物，被廣泛應用于管道、水利等工程中，能有效解決構筑物平面交叉問題。

■第五站：進入泵站提壓

污水過了河，接著向北流去，進入歷黃路泵站。該泵站位于歷黃路東側，北園大街以南。歷黃路泵站也是濟南目前唯一一座同時具有雨水、污水提升能力的大型泵站，該站設計污水負荷為每天10萬噸，污水通過泵站提升后經東濼河干管進入小清河截污管，進入水質凈化一廠。

那么，為什么要建設泵站呢?在污水收集系統中，輸運的動力來自于污水自重與高差產生的重力勢能，污水管線的設計一般是按照由高到低的順序進行的，以濟南為例，其地勢南高北低，污水自南向北匯集，這也是濟南的污水處理廠均分布在北部的根本原因。因此，當下游的污水管線埋深到一定程度，管線的建設維護成本大于將污水提升的成本時，就需要建設泵站。

泵站通過液壓動力和氣壓動力裝置提供一定壓力和流量，將雨水、污水提升到一定的高度，為后續工藝的順利進行提供水流動力。

污水進入泵站后，經沉沙池、格柵井、污水格柵等處理工藝，然后進入污水泵房，通過提升泵將污水提高并向下游管網輸送。

■第六站：進入污水處理廠成中水

濟南市水質凈化一廠位于小清河北路與歷山北路交叉口西北側，南臨小清河。這一路走來，一滴滴污水已經匯集成了一支龐大的污水隊伍，各項污染指標持續增長。與清潔的水相比，污水有很多污染物，包括氨氮、磷、懸浮物、大腸桿菌等。在最后一站——— 水質凈化一廠內，如何降低或去除這些污染物呢?

污水進入污水處理廠后，被引入粗格柵去除大顆粒固體垃圾;進入細格柵去除小顆粒固體垃圾;進入沉砂池沉淀泥沙、大比重懸浮物;進入?yún)捬醭胤纸獍钡?進入好氧池注入氧氣、分解氮氣;進入二沉池沉淀污泥;進入高效沉淀池注入藥劑、沉淀污泥;進入高效纖維濾池，過濾懸浮雜質;最后進入紫外線消毒池，利用紫外線殺死污水中的大腸桿菌等。

最后，從舜耕路58號居民樓里出來的污水終于變成了可循環使用的中水。這些中水可用來沖洗城市街道、補充河道水源，灌溉苗木農田及飼養魚類等。

一滴污水的旅程就此結束，一路穿過廣場東溝、護城河、東濼河、膠濟鐵路、北園大街、小清河……直至進入水質凈化一廠，全程11.3公里。
