摘要: 通過對便攜式質譜儀現場監測環境空氣中丙烯腈的監測結果與臺式GC - MS進行了比對,發現兩組監測數據有一定的一致性,相關性不高,分析了產生數據差異性的原因,并對便攜式質譜儀的單點校正方式進行了討論,提高了便攜式質譜儀測定應急事故現場環境空氣中丙烯腈濃度的準確性。

關鍵詞: 便攜式質譜儀, 連續監測, 丙烯腈

2008年9月22日寧波某化工有限公司發生嚴重的丙烯腈原料罐泄漏事故。為了能實時了解該污染事故對周圍環境造成的影響,采用了具有快速定性定量優點的便攜式質譜儀對現場大氣環境進行連續采樣分析,同時對便攜式質譜儀連續監測數據與臺式機GC - MS的監測數據進行了對比,優化了便攜式質譜儀的單點定量丙烯腈的校正方式,提高了便攜式質譜儀監測數據的準確性。

1　實驗部分

1.1　儀器

EcoSys2p (歐洲質譜公司)便攜式質譜儀; Nutech 3550DS預濃縮系統(美國Nutech公司) , 6890N 氣相色譜儀(美國Agilent 公司) , 5973 inert質譜儀(美國Agilent公司) 。

1.2　方法原理

便攜式質譜儀是利用電子轟擊質譜原理,在 70eV的能量下將目標化合物轟擊成特征碎片,根據目標化合物的特征離子進行定性,根據特征離子的強度進行定量。Nutech - GC - MS系統(后面簡稱為GC - MS)首先對樣品中目標化合物進行濃縮富集,然后利用氣相色譜儀將目標化合物進行分離,在質譜儀中根據保留時間和特征離子的強度進行定性定量分析。

2　結果與討論

2.1　數據差異原因分析

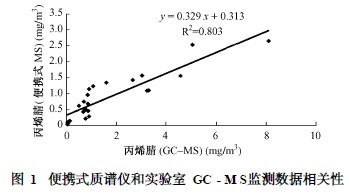

發生丙烯腈泄漏事故后,由于丙烯腈劇毒對人體危害大。市政府和環保局高度重視,要求應急監測人員采用應急監測儀器和實驗室儀器對事故現場采樣分析,圖1為便攜式質譜儀和實驗室 GC - MS監測數據比較圖。

從圖1可以看出,這兩種儀器丙烯腈監測結果有一定的一致性,但相關性不高,數據存在一定的差異。經過分析認為,丙烯腈泄漏事故后,大氣環境中丙烯腈濃度高,空氣中其他物質對丙烯腈的質譜碎片特征離子( 53)影響小,因此,由于特征離子造成監測數據偏差的原因可以排除,主要偏差可能是因為便攜式質譜儀是單點校準,而GC - MS采用多點校準。圖1中便攜式質譜儀單點校準方式采用濃度為100ppb。

2.2　便攜式質譜校準條件探討

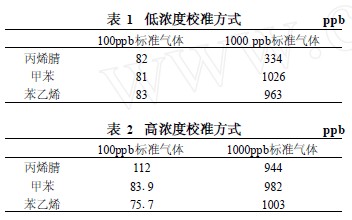

為了考察不同濃度校準方式對測定結果的影響, 分別使用高濃度( 1000ppb ) 和低濃度 (100ppb) )的丙烯腈、甲苯和苯乙烯的混合物標氣對儀器校準后, 再對這兩個標樣進行分析。表1和表2分別為100、1000ppb標準校準后再次分析的結果。

從表1和表2的分析結果來看,丙烯腈用高標準濃度校準后分析結果較為準確,采用低濃度校準偏差相對較大,甲苯和苯乙烯采用高濃度和低濃度校準方式偏差不大。

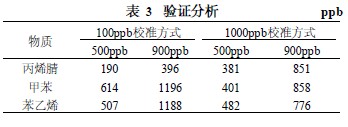

配制500ppb和900ppb的丙烯腈、甲苯、苯乙烯混合標氣樣品兩個,再次分別用100ppb和1000ppb 兩種校準方式進行驗證分析,結果如表3。

由表3可知,丙烯腈用高濃度標準校準時結果較為準確。綜合以上結果,丙烯腈采用高濃度 (1000ppb)作為便攜式質譜儀單點校準方式。

2.3　實樣分析

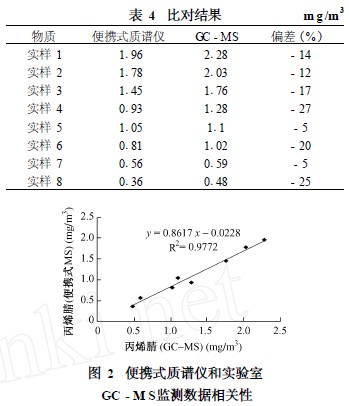

在丙烯腈泄漏事故現場,用便攜式質譜儀在現場連續監測,同時采用蘇碼罐采樣后用實驗室 GC - MS分析。表4為對應的比對結果,圖2為兩臺儀器監測數據的相關圖。

從表4監測數據比對結果來看,兩者的監測結果仍有一定的偏差,最高偏差達30%,但從圖2的相關圖來看,其相關性已顯著提高,相關系數從原來的 01896提高到01988。作為事故應急現場,首先要求污染物定性準確,然后要求定量有一定的準確性,因此便攜式質譜儀采用優化后的單點校準方式,可以用于連續測定環境空氣中的丙烯腈。

3　結論

(1)雖然便攜式質譜儀具有方便攜帶、定性準和分析速度快等優點,但要提高其監測數據的可靠性,一定要對不同物質采用不同的濃度進行單點校準方式優化。對丙烯腈而言,選用高濃度校準方式,監測數據的準確性較高。

(2)從便攜式質譜儀和實驗室臺式機GC - MS 的標氣和樣品數據比對結果來看,數據偏差在5%～ 27%以內,便攜式質譜儀可以用于應急現場監測。

(3)在此次應急事故中兩組數據的差異情況,由于校準方式、采樣方式等原因都會對數據差異產生影響。

參考文獻:

[ 1 ] 曾新宇,錢麗艷. 便攜式傅立葉變換紅外氣體分析儀比對氨檢測方法的探討[ J ]. 中國環境監測, 2006, 22 (4) : 24 - 25.

[ 2 ] 翁燕波,趙建平,陳奕揚. 差分光譜法連續監測空氣中SO2、NO2、苯、甲苯方法探討[ J ]. 中國環境監測, 2004, 20 (3) : 33 - 34.
