從脫硫塔出來的凈煙氣溫度一般在45～55℃之間為濕飽和狀態，如果直接排放會帶來兩種不利的結果：一是煙氣抬升擴散能力低，在煙囪附近形成水霧污染環境，即所謂煙流下洗；二是由于煙氣在露點以下，會有酸滴從煙氣中凝結出來，即所謂的下雨即污染環境又對設備造成低溫腐蝕。因此在煙氣脫硫系統中通常在脫硫塔后設置煙氣加熱器（GGH），利用鍋爐來的原煙氣對脫硫后煙氣進行加熱，使煙氣溫度由45～55℃提升到80℃左右，提高凈煙氣的抬升高度及擴散能力，降低SO2、粉塵和NOX等污染物的落地濃度，減輕濕煙氣的冷凝現象緩解對后續煙道和煙囪和腐蝕，并消除凈煙氣煙囪冒白煙的現象。

1加熱器的作用與現狀

1.1降低了煙氣對脫硫塔的熱沖擊，減少脫硫塔的蒸發量

由于原煙氣的溫度一般在130～150℃左右，這樣高的溫度對脫硫塔內襯的防腐層是很大的熱沖擊，而加熱器使進入脫硫塔內的煙氣溫度降到90℃左右，這對脫硫塔內襯的防腐層起到了很好的保護作用；同時，由于原煙氣溫度的下降，也降低了脫硫塔內水的蒸以量。

1.2提高排煙溫度增強了煙氣的抬升高度和擴散能力

由于加熱器使脫硫后的凈煙氣由40℃～50℃提高到80℃左右，使?jié)駸煔馓嵘?5℃左右，排入煙囪的煙氣密度降低，煙氣抬升能力增強，煙氣的有效抬升，增大了煙氣中水蒸氣、二氧化碳和氮氧化物的擴散空間，減輕了煙氣對地面的污染。

1.3降低了煙羽的可見度

經脫硫后的凈煙氣在飽和狀態，在當?shù)丨h(huán)境溫度較低時凝結水汽會形成白色的煙羽，當加熱器對凈煙氣進行再加熱時，飽和煙氣溫度上升到未飽和狀態，煙氣透明度上升，從煙囪排出的煙氣可見度降低，煙囪出現白煙的情況有所改善。但徹底解決冒白煙現象則必須將煙氣加熱到100℃以上，而加熱器只能將煙氣溫度加熱到80℃，所以靠安裝加熱器來解決冒白煙現象是根本作不到的。

2加熱器對排煙的影響

2.1對煙氣抬升的影響

按照國標《GB13223－1996》標準，煙氣抬升高度為：

ΔH＝1.303QH1/3Hs2/3/Vs（1）

式中：

ΔH：煙氣抬升高度m；

QH：煙氣釋放率KJ/s；

Hs：煙氣幾何高度m；

Vs：煙氣抬升計算風速m/s。

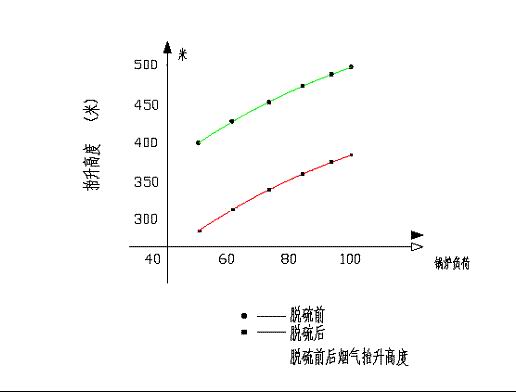

脫硫后濕煙氣溫度約45℃，經加熱器后煙氣溫度年升到約80℃。按上式計算，對比加熱器前后計算結果見圖1，由圖1可知，煙氣抬升高度降低約80m，地面最大濃度與污染物排放量成正比，與有效源高（煙囪幾何高度加煙氣抬升高度）的平方成反比，雖然脫硫后煙氣抬升高度降低，落地濃度增大，但由于脫硫后煙氣中的粉塵和SO2濃度已大為減少，而從環境質量的角度來看，主要關注點是粉塵和SO2，因此對地面的影響較小。而NOX并沒有有效的去除，因此，是否安裝加熱器對NOX的落地濃度有較大的影響。但在實際上僅靠通過擴散來降低NOX落地濃度只能減輕局部環境污染，不能從根本上減輕總體環境污染，降低NOX 對環境的影響的根本措施是安裝脫硝裝置。

脫硫后煙氣是否冒白煙與當?shù)氐沫h(huán)境濕度有關，當環境濕度未飽和時，煙羽的初始抬升高度比在同樣溫度下干煙羽的抬升高度要高。這是因為：由于煙氣中的水汽凝結釋放出的潛熱，使煙羽獲得額外的浮力所致。但在達到最大抬升高度后，由于煙羽中的液態水再蒸發時吸收潛熱，煙羽下降的速度反比同溫度下的干煙氣快，不利于污染物的擴散。

如果當?shù)丨h(huán)境處于飽和狀態，由于煙羽的抬升甚至比加熱到80℃的煙羽還要高。可見，在這種情況下，不對煙氣進行再加熱也不會造成地面污染物濃度增加。

環境濕度對煙氣擴散的影響在南方相對要重一些，對于北方特別是東北的冬季在環境濕度處于飽和狀態時安裝GGH或不安裝GGH對煙氣抬升高度的影響不大。

2.2對煙囪內壓力的影響

脫硫后煙囪進口溫度從130～150℃降到50℃左右，導致煙氣密度增大，煙囪的自由抽吸能力降低，這樣會使煙囪內壓力分布改變，正壓區擴大。計算結果表明，脫硫前滿負荷時，最大靜壓為16.3Pa，出現在標高為164.6m處，50%負荷時煙囪不會出現正壓；脫硫后滿負荷時最大靜壓為40.5Pa，出現在148.9m處；50%負荷時煙囪不會出現正壓；從中可以看出，F(xiàn)GD裝置在運行前只在146m以上才出現正壓區，而脫硫后正壓區擴大到 90～180m的范圍內。雖然脫硫后SO2和飛灰濃度降低了很多，但由于煙氣溫度在露點之下，煙囪內避必然發生酸結露現象，長期以往其腐蝕是非�？膳碌�，這已從運行中得到教訓。

煙氣溫度低、濕度大，煙囪內的煙氣上抽力就降低，它影響著煙氣的流速和煙氣抬升高度及煙氣擴散效果，這對排放的煙氣滿足環保要求（特別是氮氧化物 NOX指標）帶來不利的因素。煙氣運行壓力與煙氣的溫（濕）度和煙囪結構型式密切相關。煙氣溫度低，其上抽力就小，流速就低，容易產生煙氣聚集并對排煙筒內壁產生壓力。

錐形煙囪結構型式（如單筒式煙囪）中的煙氣基本上是處于正壓運行狀況，而等直徑圓柱狀煙囪（如雙管和多管式煙囪中的排煙筒）是負壓運行狀況。煙氣正壓運行時，易對排煙筒壁產生滲透壓力，加快腐蝕進程；而負壓運行時，煙氣滲透和腐蝕速度將大為減緩。

煙囪熱應力與煙囪內外溫度差成正比，脫硫后溫差由脫硫前的約120℃降低到60℃，熱應力減小，對煙囪的安全運行有利。

2.3煙氣溫度變化對腐蝕的影響

脫硫后的煙氣溫度一般在40℃～50℃之間，且濕度很大并處于飽和狀態。根據前述的煙氣特點，它是低于煙氣結露的溫度，煙氣易于冷凝結露并在潮濕環境下產生腐蝕性的水液液體。一般的煙氣濕法脫硫處理中是采用加設煙氣加熱系統（GGH）來提高脫硫處理后排放的煙氣溫度（約80℃及以上），以減緩煙氣冷凝結露產生的腐蝕性水液液體。從理論上講，采用煙氣加熱系統（GGH）能有利于減緩煙氣的腐蝕（即提高煙氣溫度，減少結露），但煙氣濕度、水分這些誘發腐蝕的因素依然存在，況且GGH的運行能否滿足運行溫度值的要求，尤其是在發電機組低負荷運行、機組開啟和關停期間及其它不利工況時能否滿足運行溫度值的要求值得關注和重視。

測試結果表明，經過FGD脫硫以后的煙氣，其酸露點溫度在90～120℃范圍內，而煙氣經加熱器之后的溫度在80℃左右。因此在FGD下游設備表面上仍然會產生新的酸凝結液。經GGH加熱后的煙氣高于煙氣的水露點溫度，因此可以防止新的凝結水的產生，但在只有80℃這樣的低溫?zé)煔猓瑹o法在短時間內將凝結在煙道或煙囪表面上的霧滴快速蒸干，只能使這些霧滴慢慢地濃縮干燥，這個過程使得原來酸性不強的液滴變成腐蝕性很強的酸液，在煙道或煙囪上形成點腐蝕。

3加熱器帶來的問題

3.1降低脫硫效率

早期加熱器漏風率約在10%左右，雖然經過不斷的改進目前漏風率已降到1%。但加熱器的原煙氣側向凈煙氣側泄漏降低了脫硫效率，按1%的泄漏率計，則由于加熱器泄漏使脫硫后凈煙氣中SO2濃度增加30～50mg/m3。雖然增加的負荷不多，但畢竟是一種無謂的損失。

3.2增加脫硫系統的運行故障

加熱器是在干濕煙氣交替環境中運行，原煙氣在加熱器中由130～150℃降到90左右，因此在加熱器的熱側會產生大量粘稠性的濃酸液，這些酸液不但對加熱器的加熱元件和殼體有很強的腐蝕作用，原煙氣帶來的飛灰極易粘結在加熱元件上，阻礙煙氣正常流動和換熱元件換熱。另外，穿過除霧器的微小漿液液滴粘附在加熱元件的表面上，蒸發后會形成固體結垢物，上述這些物質會堵塞加熱元件的通道，進一步增加加熱器的壓降、漏風率、減少壽命。國內已有由于加熱器粘污嚴重而造成增加風機振動過大的例子。

另外，由于GGH運行的溫度要求在發電機組低負荷運行，在機組開啟和關停狀況下難以保證的情況下，其運行的可靠性是難以保證的。

3.3增加系統的投資與運行費用

GGH是除脫硫塔外最大的單體設備，其初投資及安裝等費用約占FGD的15%，GGH及其煙道的總壓損約1200Pa，接近FGD總壓損的三分之一，該壓損需要提高脫硫增壓風機的壓頭來克服，GGH運行本身的電耗、水耗、氣(汽)耗和由此增加的脫硫增壓風機的電耗都會引起FGD系統運行費用的增加，其運行費用約占FGD系統的8%左右。

3.4加速凈煙氣側的腐蝕

凈煙氣經GGH加熱后，溫度升高約30℃，而酸對金屬材料的腐蝕與關系密切，按Arrheius法則，煙氣溫度每升高10℃化學反應速度就會增加1 倍，因此煙氣經加熱器加熱后腐蝕更強。另外，由于煙氣在GGH側會產生大量粘稠的酸性物質粘附在GGH上，這些酸性液體不但對GGH有很強的腐蝕作用，而且還粘附大量的飛灰。這些飛灰中含有大量重金屬，這些重金屬對煙氣中的SO2還具有催化作用，將SO2轉化成SO3，根據已運行的脫硫系統分析，濕法脫硫工藝對煙氣中的SO2脫除效率很高，但對造成煙氣腐蝕主要成分的SO3脫除效率不高，約20%左右。因此，煙氣脫硫后，對煙囪的腐蝕隱患并未消除；相反地，脫硫后的煙氣環境（低溫、高濕等）可能使腐蝕狀況進一步加劇了。

4不安裝GGH帶來的問題

4.1由于凈煙氣溫度較低只有50℃左右，因此煙氣離開煙囪時易形成煙；

4.2取消GGH后，凈煙氣的溫度為45～52℃左右，并且在煙囪前為正壓(約200Pa)，因此煙氣的腐蝕性和滲透性大為增強；

4.3煙氣溫度低、濕度大，煙囪內的煙氣上抽力就降低，它影響著煙氣的流速和煙氣抬升高度及煙氣擴散效果，這對排放的煙氣滿足環保要求（特別是氮氧化物NOX指標）帶來不利的因素。

4.4由于對原煙氣降溫的需要，系統的耗水量要安裝GGH增加約50%；，

4.5不安裝GGH的FGD系統的煙氣在煙囪中的凝結水量大，如60MW機組其在煙囪內的凝結水量約40～50噸/小時，因此在設計濕煙囪時要考慮。

5討論

5.1因此認為安裝后可減輕對下游設備的腐蝕是一個認識上的誤區，另外無論是否安裝GGH濕法的煙囪都必須采取防腐，并按濕煙囪進行設計施工，這一點已經被國內、外的實踐所證實。認為安裝了GGH就可以不對煙囪進行防腐處理是錯誤的。

5.2由于安裝脫硫系統之后，從煙囪排出的煙氣處于飽和狀態，在環境溫度較低時凝結水汽會形成的白色的煙羽。在我國南方這種煙羽一般只會在冬天出現，而在北方環境溫度較低的地區出現的幾率會更大。

5.3安裝了脫硫系統之后出現白煙問題是很難徹底解決的，如要完全消除白煙，必須將煙氣加熱到100℃以上，而安裝GGH后排煙溫度只在80℃左右，因此只能使得煙囪出口附近的煙氣不產生凝結，使白煙在較遠的地方形成。

5.4白煙問題不是環境問題，而是一個公眾認識問題。更何況與冷卻塔相比煙囪的白煙是很少的，因此加強對公眾的宣傳和溝通，應該不會成為重大的障礙。

5.5另一個不可忽視的問題是：許多加熱器后的溫度仍在露點之下。因此，煙氣應該加熱到何種程度，目前國內普遍要求的凈煙氣加熱到80℃以上排煙是否合理。

5.6運行表明加熱器出口溫度分布非常不均，明顯地表現出煙道上部溫度高，下部低的分布，上、下溫差高達20℃之多，在CRT上顯示的溫度測點安裝在煙道上部，其測得的溫度為煙氣的最高溫度，明顯比實際平均溫度高許多（8～10℃）。如圖所示，因此，只有用網絡法測出的溫度才是真正反映出加熱后煙氣的實際溫度，運行人員以CRT上的溫度作參考，以為加熱器后溫度已達到80℃以上，實際上是一種錯覺。顯然加熱器出口平均溫度達不到80℃，加熱器因此設計時應留有較大余量。

5.7脫硫后的煙氣腐蝕性能：（1）煙氣冷凝物中氯化物或氟化物的存在將很大提高腐蝕程度。（2）處于煙氣脫硫系統下游的濃縮或飽和煙氣條件通常被視為高腐蝕等級（化學荷載）。（3）確定含有硫磺氧化物的煙氣腐蝕等級（化學荷載）是按SO3的含量值為依據。（4）煙氣中的氯離子遇水蒸氣形成氯酸，它的化合溫度約為60℃，低于氯酸露點溫度時，就會產生嚴重的腐蝕，即使是化合中很少量的氯化物也會造成嚴重腐蝕。

5.8不設煙氣加熱系統GGH的濕法脫硫煙囪防腐設計是一個新課題，在國內沒有試驗和檢測數據支持、并形成一套成熟的設計方案之前，參照國外的標準和工程實踐進行設計無疑是安全的和可靠的。

5.9由于煙囪內筒結構的特殊性，煙囪的運行應考慮長期和穩定，不希望中途由于腐蝕嚴重而進行更換（施工難度大）。因此，從長期運行安全的角度考慮，取消煙氣加熱系統后，煙囪內筒采用鈦鋼復合板這種抗?jié)B防腐和耐久的材料是一種理性的選擇，經濟比較也是合理的。

5.10對不設煙氣加熱系統GGH的煙氣，水份含量高，濕度大，溫度低，煙氣處于全結露現象。如對一臺600MW機組來說，煙氣中水氣結露后形成的具腐蝕性水液理論計算量約40~50噸/小時，它主要依附于煙囪內側壁流下來至專設的排液口排到脫硫系統的廢液池中。脫硫處理后的煙氣一般還含有氟化氫和氯化物等強腐蝕性物質，是一種腐蝕強度高、滲透性強、且較難防范的低溫高濕稀酸型腐蝕狀況。

5.11脫硫后的煙氣溫度一般在40℃～50℃之間，且濕度很大并處于飽和狀態。根據前述的煙氣特點，它是低于煙氣結露的溫度，煙氣易于冷凝結露并在潮濕環境下產生腐蝕性的水液液體。一般的煙氣濕法脫硫處理中是采用加設煙氣加熱系統（GGH）來提高脫硫處理后排放的煙氣溫度（約80℃及以上），以減緩煙氣冷凝結露產生的腐蝕性水液液體。從理論上講，采用煙氣加熱系統（GGH）能有利于減緩煙氣的腐蝕（即提高煙氣溫度，減少結露），但煙氣濕度、水分這些誘發腐蝕的因素依然存在，況且GGH的運行能否滿足運行溫度值的要求，尤其是在發電機組低負荷運行、機組開啟和關停期間及其它不利工況時能否滿足運行溫度值的要求值得關注和重視。

5.12取消GGH后不僅使FGD系統初投資降低15%，還可以降低8%左右的運行成本。

6小結

6.1脫硫前煙氣溫度和煙囪內壁溫度大于酸露點溫度，故煙氣不會在尾部煙道和煙囪內壁上結露，且在負壓區不會出現酸腐蝕現象，但脫硫后凈煙氣溫度低于酸露點溫度，煙氣會在后部煙道及煙囪內壁結露，加上煙囪內部正壓區加大，對煙囪的腐蝕也加大；

6.2經過GGH后的煙氣溫度只有80℃左右，仍低于酸露點溫度，因此不能完全杜絕酸凝結和腐蝕；

6.3取消加熱器后，由于熱應力減小，對煙囪的安全運行有利；

6.4脫硫后煙氣抬升高度的降低可通過煙氣中污染物的減少來補償，因而不會對地面環境造成更大的污染；

6.5GGH不但不能降低煙氣中的污染物，其運行時的泄漏還會降低FGD系統的效率，從而增大了污染物的排放量；

6.6GGH的腐蝕、磨損、結垢、堵塞等導致故障增多，影響FGD系統的運行可靠性；

6.7取消煙氣加熱系統GGH后，采用鈦鋼復合板或泡沫玻璃磚的煙囪投資均較取消前的煙囪和GGH投資的總和要少幾百萬～幾千萬(以600MW機組為例)。單純進行取消GGH前和取消GGH后煙囪的投資比較是不完整的，因為取消GGH后，煙囪結露的腐蝕性水液排放量增的加和腐蝕性增強，而腐蝕對煙囪的安全運行至關重要；

6.8通過對FGD系統的煙氣加熱器(GGH)設置利弊分析，認為取消GGH是可行的，并可提高FGD系統的投資可行性(投運率)減少SO2的排放量，但應重視取消GGH的前提條件和分析取消GGH后所帶來的問題。

7參考文獻

7.1曾庭華、楊華、馬斌、王力著《濕法煙氣脫硫系統的安全性及優化》中國電力出版社2004

7.2張為強、陳軍海"火電廠濕法煙氣脫硫系統中取消換熱器的可行性分析探討"中國電力環保2007，02（48～51）

7.3陳志強、馬文靜、朱慶芳"燃煤電廠煙氣脫硫配置GGH的探討"中國電力環保2007，02（15～19）

7.4黃志丹、周年光"火電廠脫硫設施建設和運行中存在的問題及對策"中國電力環保2007，04（17～20）
