摘要:介紹了AG-2型燃煤固硫劑脫硫技術的工作原理、工藝流程、系統組成、控制技術、工程特點及在徐州垞城電力公司220 t/h燃煤鍋爐上的應用情況,該技術具有低投資、低運行成本、高性價比的特點,具有廣闊的應用前景。

關鍵詞:AG-2型固硫劑,脫硫技術,應用

徐州垞城電力公司為落實江蘇省環境保護“十一五”規劃,采用中科院和廣州市粵首公司合作研制的AG - 2型固硫劑脫硫技術進行機組脫硫改造。先后為3 臺220 t/h燃煤鍋爐安裝脫硫裝置, 2007年3月底調試完畢,順利通過168 h滿負荷運行后移交生產。實際應用結果表明,該脫硫技術對中、低硫煤具有較高的脫硫效率,尤其是在老電廠脫硫技術改造中有明顯的成本和技術優勢。

1　AG - 2型固硫劑脫硫技術原理

該技術是在傳統的爐內噴鈣脫硫工藝的基礎上引入催化技術,通過改進脫硫吸收劑的物、化性能來提高吸收劑對SO2 的吸收率,從而提高整個脫硫系統的脫硫效率。

可燃硫燃燒后生成的SOx ,在過�？諝庀禂�(shù) α = 2 ,煙氣溫度為1 100 ℃時,絕大部分為SO2 ,只有1%～2%為SO3。在高溫下,如果用CaO來吸收 SO2 ,吸收率非常低。在過剩空氣系數為2～3時,生成的CaSO3 只有小部分被氧化成CaSO4 ,大部分由于高溫被分解為CaO 和SO2。但CaO 吸收SO3 的效果較好,其吸收率取決于CaO的活性(比表面積及活化性能) 。向CaO中加入一定的助劑進行活化處理, CaO對SO3 的吸收就會大大提高。同時,選擇一種將SO2 轉化SO3 的催化劑和延緩CaSO4 熱解的穩定劑,使脫硫產物成為穩定的CaSO4。AG - 2 型固硫劑正是運用了這個原理,在向爐內噴射固硫劑的過程中加入催化劑,主要有以下作用:

(1)在脫硫劑中加入少量助劑來提高CaO的空隙率,使CaO變得更膨松,有利于SOx 擴散到CaO 內部,增加了SOx 與CaO的接觸面;

(2)加入微量催化劑,可起到催化及氧化作用, 使SO2 轉化為更容易被CaO吸收的SO3 ;

(3)在CaO與SO3 的反應產物CaSO4 表面形成一層極薄的復合鹽化物,可延緩CaSO4 熱解,以提高脫硫效率。

2　AG - 2型固硫劑脫硫工藝流程

濃相脈沖氣力輸送系統通過發送容器(倉泵) 將固硫劑從儲料倉輸送至爐前料倉。噴射系統采用稀相低壓連續吹送,噴射裝置將爐前料倉中的固硫劑經噴射管道和布置在爐墻上的噴嘴噴射至鍋爐爐膛內1 100 ±50 ℃區域,其流程為:

(1)運料罐車內的固硫劑由車內送風裝置送入儲料倉。當儲料倉發出高料位信號時,停止進料,并通過連續料位計監視料倉內的料位高度;當儲料倉發出低料位信號時,再重新進料。

(2)當爐前料倉發出低料位信號時,輸送系統開始輸送固硫劑至爐前料倉,至發出高料位信號停止輸送,待爐前料倉發出低料位信號時再恢復輸送。輸送用動力氣源為廠區提供的壓縮空氣。噴射系統運行時,爐前料倉內的固硫劑進入給料裝置[ 5 ] ,由變頻調速電機按調定的給料量將固硫劑從給料裝置送至混合器,羅茨風機提供的壓縮空氣將固硫劑通過噴射管道和噴嘴噴至爐膛內。

(3)在爐膛一個斷面的四角布置噴嘴,共設置2 排,排數及噴射量均可切換和調節,每排噴嘴最大出力為鍋爐滿負荷、Ca /S比為2. 5時的噴射量,以適應峰谷負荷和不同煤種的變化。為了使固硫劑能在整個爐膛截面分布均勻,噴嘴出口處還加入了助吹風,通過助吹風的作用,使噴入爐膛內的固硫劑能均勻分布和擴散。

(4)輸送用氣取自廠區壓縮空氣氣源,噴射用氣由脫硫系統的羅茨風機提供,控制用氣取自廠區儀表氣源,助吹風取自鍋爐二次熱風道。

以上每一系統構成一道工序,輸送工序間斷工作,噴射工序連續工作。全部操作由專用自動系統控制,并跟蹤鍋爐負荷、根據設定不同的Ca /S比來調節固硫劑的給料量。

3　AG - 2型固硫劑脫硫系統組成

整套脫硫系統由固硫劑儲存、固硫劑輸送、固硫劑噴射、空氣系統和自動控制系統組成。

3. 1　儲存、輸送系統

根據電廠實際情況,本工程設計了2座固硫劑儲料倉,可滿足3 臺220 t/h鍋爐滿負荷、72 h連續運行的固硫劑最大需要量(燃煤硫分按0. 8%計) , 每座固硫劑儲料倉總?cè)莘e為200m3 , 有效容積為 180m3。其中一座供1、2號爐共用,儲料倉底部設置2個下料錐斗;另一座供3號爐用,儲料倉底部設置1個下料錐斗。每個下料錐斗連接1套輸送設備 (發送倉泵) ,每套發送倉泵分別對應1座爐前料倉 (每爐1座) ,通過輸送管道將固硫劑輸送至爐前料倉。為了保證固硫劑下料均勻順暢,每個下料錐斗安裝有氣化裝置和保溫層。儲料倉設置一條連接固硫劑罐車的進料管道,由+ 0. 50m層延伸至儲料倉頂部。為了防止進料過程中多余的空氣從料倉頂部排入大氣產生污染,在排氣口設布袋除塵器,除塵效率不低于99. 9% ,確保排出空氣的含塵量達到排放標準,并在儲料倉頂部安裝壓力真空釋放閥和連續料位計,以保證儲料倉內保持常壓和隨時監視料倉內的固硫劑存量。

3. 2　噴射系統

本工程每臺鍋爐設1座爐前料倉,每座爐前料倉的總?cè)莘e為6m3 (有效容積為4. 8m3 ) ,可滿足每臺鍋爐滿負荷、Ca /S為2. 5時, 2 h連續運行的固硫劑需要量。爐前料倉中的固硫劑通過連續噴射設備 (給料裝置) 、噴射管道、噴嘴,連續均勻地噴入爐膛內1 100 ±50 ℃區域。

每座爐前料倉底部設置2個下料錐斗,每個錐斗連接1套噴射設備,每套噴射設備對應1層噴嘴。每套噴射設備可單獨運行,亦可同時運行(通過PLC 自動控制系統實現) ,以適應鍋爐不同負荷、不同煤種以及不同燃煤硫分的變化。

3. 3　空氣系統

空氣系統包括固硫劑輸送用的壓縮空氣;脈沖式布袋除塵器(設備)及各氣動閥門控制需要的儀用空氣;儲料倉氣化板用的熱壓縮空氣;噴嘴前補氣用的壓縮空氣;固硫劑噴嘴所需助吹風取自鍋爐二次熱風道的輔助二次熱空氣。

(1)輸送、噴射用氣。輸送固硫劑的動力用氣量較大, 3臺爐最大總耗氣量為20. 0m3 /min (本文氣量均為標準狀態值) 。由廠區空壓機站引出,送至現場2個儲氣量為6m3 的輸送用儲氣罐。

(2)儀用空氣。設備和閥門等控制用氣量相對較小,耗氣量為2. 5m3 /min。由廠區空壓機站引至現場儲氣量為2m3 的控制用儲氣罐,再接至各控制用氣點。

(3)氣化用氣。為保證固硫劑以流化狀態從儲料倉和爐前料倉順暢地進入輸送、噴射設備,必須為氣化裝置提供具有一定熱量(溫度)和數量的氣化空氣。氣化空氣由現場6m3 的儲氣罐接出。本系統氣化用量為6. 80m3 /min (儲料倉2. 72m3 /min, 爐前料倉為4. 08m3 /min) 。為確保固硫劑在罐體形成干態流化狀,氣化空氣需要加熱處理至150 ℃左右,氣化空氣管道采取保溫措施。

(4)輔助熱空氣。為使固硫劑進入爐膛后反應加快,并確保有合理的輸送空氣量和一定的噴嘴噴射速度,在鍋爐每層的固硫劑噴嘴中接入熱風。熱風取自鍋爐的二次熱風道,每爐的噴嘴所需風量為 30m3 /min,壓力為2. 0～2. 5 kPa。

3. 4　自動控制系統

本脫硫系統的控制由PLC實現。操作人員利用PLC操作站,實現對固硫劑的貯存、輸送、噴射等子系統設備的控制及監視,并依據各子系統運行參數的變化進行調整和操作,依據鍋爐實時負荷、 SO2 在線監測信號進行固硫劑給料量的自動調節。控制系統能對整個工藝系統進行集中監視、管理和自動順序控制,并可實現遠程軟手操。順序控制采用以微處理器為基礎的控制系統,邏輯設計符合工藝系統要求。在脫硫控制室采用CRT操作站進行監視控制。在電動機、倉泵等處設置就地控制柜 (箱) ,可對相應子系統或單個設備進行就地操作。在就地控制柜(箱)上設置遠方/就地切換開關。

4　脫硫系統主要技術參數

4. 1　AG - 2型固硫劑特性

AG - 2型固硫劑堆積密度為1. 0～1. 15 t/m3 ; 平均1. 075 t/m3 ;平均粒度不大于0. 074mm; 水分不超過1%。

4. 2　輸送及噴射系統主要技術參數

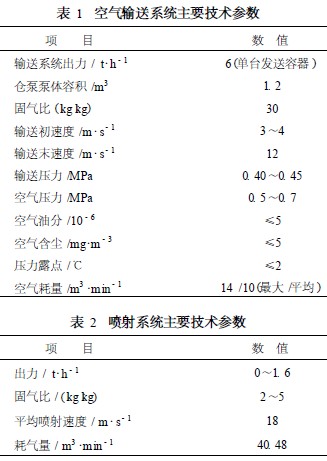

AG - 2型固硫劑脫硫系統中空氣輸送及噴射系統主要技術參數見表1、表2。

5　應用情況

徐州垞城電力公司利用AG - 2型燃煤固硫劑脫硫技術對3臺220 t/h燃煤鍋爐實施脫硫技術改造后,經徐州市環境監測中心站多次現場測試,在燃煤硫分為0. 6% ～0. 8%、鍋爐負荷90% ～100%、 Ca /S為2. 5 的工況條件下,脫硫效率達到79% ～ 88% , SO2 排放質量濃度為185～304mg/m3。完全滿足江蘇省環境保護廳對垞電公司“十一五”期間 SO2 排放總量的要求。

6　脫硫系統的影響分析

6. 1　對鍋爐熱效率的影響

脫硫系統對鍋爐熱效率的影響,按照蓋斯定律理論計算如下:

反應(1)為脫硫劑受熱分解,是吸熱反應;反應(2)脫除SO2 生成CaSO4 ,是放熱反應。

式中Q1 和Q2 是溫度為25 ℃時的標準熱效應, 但在鍋爐內,反應在1 100 ℃下進行,脫硫反應物和生成物的熱容都是溫度的函數,根據基爾霍夫定律, 過程等壓熱效應的溫度系數等于系統等壓熱容差數,即: dQ =ΔCp dT

將各物熱容差值代入上式并積分,可求得石灰石分解和脫硫反應熱效應分別為:

Q1 = 214. 36 kJ /mol; Q2 = 466. 00 kJ /mol

當脫硫率為79% , Ca /S = 2. 5時,總熱效應為:

Qt = 0. 79Q2 + 2. 5Q1 = - 211. 6 kJ /mol - S

即相當于每千克硫消耗了0. 225 kg標準煤。

若燃煤硫分為1. 0% ,則鍋爐每燃燒1 t煤的熱損失為2. 25 kg標準煤(低位熱值29 308 kJ /kg) ,熱損失為0. 225%。

固硫劑噴入爐膛升溫至1 100 ℃時吸熱量為:

Q3 = Cp ( T2 - T1 ) = 0. 092 1 ×(1 100 - 25) = 99. 0 kJ /mol

而固硫劑隨煙氣從1 100 ℃降至排煙溫度時的回收熱量為:

0. 092 1 ×(1 100 - 150) = 87. 5 kJ /mol 實際固硫劑吸熱量為:

ΔQ3 = 99 - 87. 5 = 11. 5 kJ /mol

則Q4 = 11. 5 ×2. 5 ×1 000 /32 = 898. 4 kJ /mol = 0. 031 kJ /kg,熱損失為0. 04%。連同固硫劑受熱分解、反應吸熱、放熱的熱損失為0. 225%,即理論計算熱損失僅為0. 27%。

在實際運行時,經熱力試驗實測計算, Ca /S為 1. 5～2. 5時鍋爐熱效率的損失為0. 12% ～0. 34%, 平均為0. 23% ,與理論計算結果基本相符。

應用AG - 2型固硫劑脫硫技術的系統能耗為 200 ( kW·h) /h,僅為其他脫硫技術的1 /4～1 /2,也就是說,應用AG - 2型固硫劑脫硫技術所造成的鍋爐熱效率損失和脫硫系統能耗之和,仍比其他脫硫技術的能耗小得多。

6. 2　對鍋爐受熱面的影響

由于CaO與SO2、SO3 反應生成CaSO4 ,降低了 SO3 和硫酸蒸汽濃度,也降低了鍋爐低溫受熱面的腐蝕。細磨后的CaO硬度較小,且不朝向受熱面噴射,因此不增加撞擊磨損。加入固硫劑后,灰負荷增大,可能會對鍋爐尾部磨損有較大的影響。根據對 1號鍋爐的運行觀察,目前尚未發現明顯的磨損跡象。

6. 3　對鍋爐燃燒的影響

固硫劑從鍋爐下部噴入,處于燃燒中心上部,接近鍋爐轉向室,該處的燃料粒子已完全燃盡,所以不會影響到鍋爐的燃燒,也不會改變煤灰的變形溫度 ( T2 )和軟化溫度( T1 )。

6. 4　對粉煤灰的影響

脫硫產生的灰渣主要為CaSO4 ,隨鍋爐粉煤灰一起被電除塵器捕集。由于固硫劑是鈣基型,使得粉煤灰顆粒類似于高鈣灰粒,有較高的反應活性。干法排灰后,灰中的各成分間不發生化學反應,保持較高的火山灰活性。徐州市建筑材料測試中心對垞電公司(煤的硫分為0. 8%、脫硫率為81%)脫硫粉煤灰的檢驗報告顯示:脫硫粉煤灰中的SO3 質量分?jǐn)?shù)為2. 89%,完全符合國家有關標準的要求 。

7　脫硫成本分析

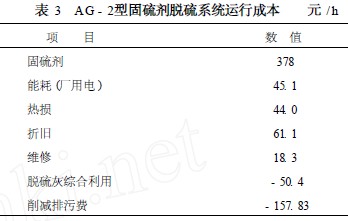

在滿負荷條件下,系統電耗為200 ( kW·h) /h, 僅占廠用電率的0. 2%;在燃用設計煤種、鍋爐滿負荷、Ca /S為2. 5工況下,固硫劑耗量為2. 5 t/h;固硫劑中的主要成分石灰石資源豐富,價格低廉,脫硫劑成本較低,詳見表3。從表3中數據可見,采用該技術的脫硫總成本為338. 27元/h,相當于發電成本增加了0. 006 2元/ ( kW·h) 。

8　結語

AG - 2型燃煤固硫劑脫硫技術具有一次性投資少、工藝簡單、設備占地面積小、自動化程度高、運行費用低、系統操作簡便等特點。采用該脫硫技術的機組,在進行設備安裝或檢修時,鍋爐和發電機組可正常運行,且脫硫后粉煤灰具有較高的商業綜合利用價值,無二次污染,是燃煤電廠老機組脫硫改造的一種可選技術。
