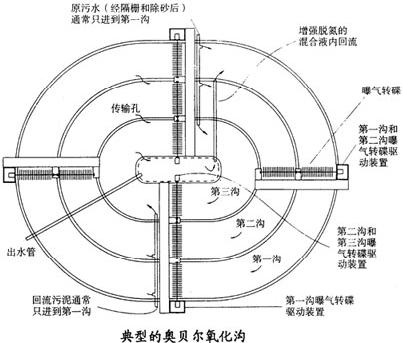

氧化溝本身的典型構造和流程見下圖：

奧貝爾氧化溝通常由三個同心的溝道組成，平面上為圓形或橢圓形。溝道之間采用隔墻分開，隔墻下部設有必要面積的通水窗口。溝道斷面形狀多為矩形或梯形。隔墻一般使用100-150毫米厚的現澆鋼筋混凝土構造。各溝道寬度由工藝設計確定，一般不大于9米。有效水深以4-4.3米為宜。

原污水和回流污泥可進入外、中、內三個溝道，通常均進入外溝道。出水自內溝道經中心島內的堰門排出，進入沉淀池。當脫氮要求較高時，可以增設內回流系統（由內溝道回流到外溝道），提高反硝化程度。
