深圳鹽田污水處理廠設計總規模 20 萬 m³/d， 分期建設， 近期工程規模 12 萬 m³/d， 已于 2001年建成并投入運行。廠址位于鹽田港碼頭附近一片填海區， 遠期總控制用地 11.4hm²， 近期占地6.33hm²。污水處理采用 MSBR 工藝， 污泥處理采用一體式離心濃縮脫水工藝。

一、工程設計

1、設計水質

        ①進水水質

        BOD₅ =150mg/L ( 校 核 值200mg/L) ; SS=150mg/L ( 校核值200 mg/V);COD_Cr =250 ～ 400mg/L; TN =35mg/L; TP=4mg/L

        ②出水排放標準

        近期工程按 《污水綜合排放標準》 (GB8978- 1996)一級標準，并考慮了廣東省、深圳市環保部門的有關規定， 排放標準為：BOD₅≤20mg/L; COD_Cr≤60mg/L;SS ≤20mg/L; NH₃ - N ≤15mg/L;TP≤0.5mg/L。

2、工藝流程

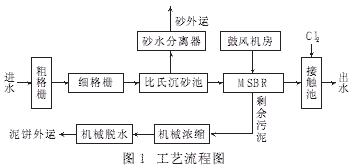

        鹽田污水處理廠近期工藝流程見圖 1 所示。

3、MSBR 系統工作原理

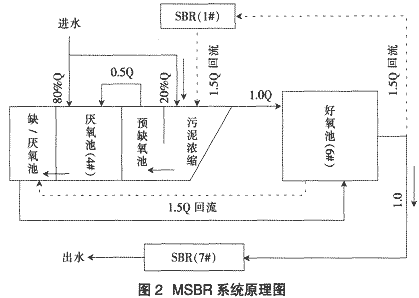

        本污水廠中心處理構筑物為MSBR系統， 它擔負著降低 BOD、SS、除磷脫氮的任務。 MSBR即改良型 SBR， 它實 際 是 由A2/O 工 藝與 SBR 系統 串 聯 而成， 工作原理見圖2。

4、主要構建筑物工程設計

        ①粗格柵與提升泵房

        粗格柵與提升泵房合建。粗格柵井與泵坑均分為 2 格。粗格柵井設 2 臺機械粗格柵， 型式為鋼絲繩牽引式， B=1.5m， b=20mm，安裝傾角為 80° 。 泵坑內設潛水泵4 臺 ， 3 用 l 備 。 潛 水 泵 Q =0.375m²/s， H=9.00m， N=45kW。

        ②細格柵渠與沉砂池

        細格柵渠與沉砂池合建， 土建按 20 萬 m³/d 規模設計， 設備按 12 萬 m³/d 規模安裝。細格柵渠共 4 條柵渠， 近期在 2 條柵渠中安裝細格柵。采用回轉式細格柵， B=1.2m， b=5mm， 安裝傾角 α =75° ， 柵前水深 1.5m， 過柵流速 v=0.88m/s。沉砂池采用 360° 比氏沉砂池， 直徑 Φ6.1m， 共 2 座。

        ③MSBR 系統

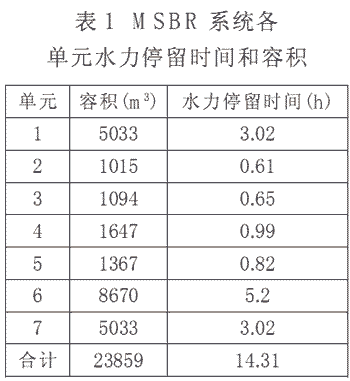

        MSBR 系統包括 7 個單元， 7個單元組合成 1 座矩形池， 單座池 設 計 規 模 4× 104m³/d， 尺 寸66.9m× 57.8m× 6.9( 8.9)m， 它由回流污泥濃縮池( 2#單元)、 缺氧池( 3#單元)、 厭氧池( 4#單元)、 缺氧 \厭氧池( 5#單元)、 好氧池( 6#單元)、 2 個 SBR 池 ( 1#單元、 7#單元)組成。 單座 MSBR 系統水力停留時間 HTR=14.31h。各單元分配見表 1。

        ④消毒接觸池

        接觸池近期建 1 座， 停留時間為 32min。 加氯點設在接觸池前的閥門井內， 氯水與處理后污水在管道中混合后進入接觸池充分接觸消毒。

        ⑤鼓風機房

        鼓風機房土建按遠期設計規模一次建成， 設備分期安裝。近期安裝 5 臺離心鼓風機， 單臺風機Q =162.5m³/min， H =7.5mH₂O， N =250kW， V=380V， 調整范圍 45%～100%。

        ⑥加藥、 加氯間

        加藥間和加氯間為合建式建筑物。

        加藥間為污水除磷加藥服務， 化學藥劑采用 FeSO₄， FeSO₄產品純度以 90%計， 溶解度按15%計， 近期 ( 12 萬 m³/d) 純：FeSO₄ 設計投加量 1474kg/d， 商品 FeSO₄ 設計投加量 1638kg/d。加藥間內設計有 2 套溶藥池、 吸液池， 每座池內設 N=4.0kW 攪拌器 1 臺， 藥液采用計量泵投加， 近期共設 4 臺泵( 3 用1備) ， Q=167L/h， H=0.3MPa。

        加氯間為加氯系統服務， 藥劑采用液氯， 投氯量 10mg/L。

        ⑦污泥濃縮脫水間

        污泥濃縮脫水間土建按遠期設計規模一次建成， 設備分期安裝， 平面尺寸 36.0m× 15.0m× 8.0m。近期設計干泥量 15.6tDs /d， 進泥含固率 0.8%， 出泥含固率 22%。近期安裝 3 臺一體式濃縮、 脫水離心機， Q=40m3/h， N 主 機 =75kw，N副機=15kw。

        ⑧軟弱地基處理設計

        本污水廠場地是經海域填土形成的陸地， 除上部為填土外， 下臥軟弱土層有淤泥及細砂層， 淤泥層厚 0.5～ 7.0m， 天然含水量59.6%～ 10l%， 孔隙比 1.67～ 1.90，細砂層厚 0.7～ 8.5m， 天然含水量為 11.5%～ 37.0%， 孔隙比 0.44～1.02， 軟弱土層總厚度為 0.7～8.90m， 細砂層具輕微～ 中等液化性， 同時場地地下水對鋼結構及鋼筋砼中的鋼筋具有中強腐蝕性。本場地地基條件較差， 經過大量的研究及調查工作后， 對大型水池 MSBR 池采用了經濟、可靠的端擴錨筋碎石樁進行地基處理， 該樁型是一種三合一的復合樁處理地基液化以及滿足構筑物承載力和抗浮力要求的新方法。根據 MSBR 池的承載力要求， 采用擠密碎石樁和端擴加錨筋碎石樁復合樁型并按等腰三角形布置， 擠密碎石樁和端擴加錨筋碎石樁樁徑均為 de=500mm， 單樁截面積 Ad=0.196m²， 單樁加固面積A=2.25m²， 其 面 積 置 換 率 m=8.7%， 端擴加錨筋碎石樁由抗拔錨固頭( 夯擴頭)、 抗拔鋼筋及碎石樁三部分組成。端擴加錨筋碎石樁錨筋采用增加腐蝕余量及防腐涂層厚度的方法來提高抗腐蝕能力， 滿足端擴加錨筋碎石樁設計基準期 50 年的要求。

二、 設計特點

        ①針對本工程用地緊張的實際情況在國內首次采用了 MSBR工藝， 該工藝集約程度高、占地省、 工藝新穎、 先進、 可靠。

        ②在國內首次在生化池系統內采用了浮筒式攪拌器、可升降曝氣器及空氣出水堰等新型設備， 這些設備先進且維修方便， 可以在 MSBR 一系統不停產的情況下進行設備檢修和維護。

        ③在 MSBR 系統中設置了回流污泥濃縮池， 濃縮后污泥流入?yún)捬醭兀?上清液直接流至好氧池或缺氧池， 這樣避免了濃縮污泥中硝酸鹽對厭氧池釋磷的影響， 強化了系統生物除磷功能， 此回流污泥濃縮技術屬美國專利技術。

        ④MSBR 系統具有多種運行模式， 根據進、 出水水質可按倒置A/A/O 工藝或五段式 bardenpho工藝或改良 A/A/O 工藝靈活運行， 目前按改良 A/A/O 工藝運行， 出水水質良好。

        ⑤根據污水廠軟弱地基且細砂層液化問題嚴重的情況經過多方案研究在國內率先采用了經濟可靠且施工方便的端擴錨筋碎石樁地基處理技術， 很好地解決了大型水池地基承載力及抗拔力，同時也解決了淤泥質細砂層的液化問題。

三、 運行效果及達標情況

1、 運行效果

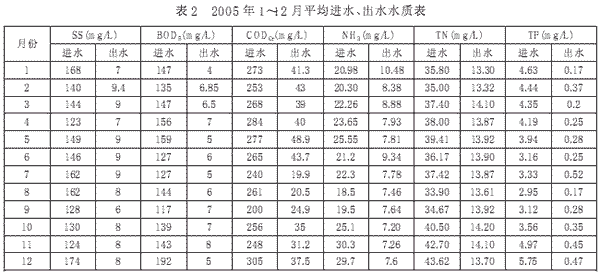

        鹽田污水廠 2005 年 1～ 12 月平均出水水質見表2。 從表中看出平均 進 水 BOD₅、 SS、 COD_Cr、 NH₃ -N、TN、 TP等值有些時間超過設計值，但出水水質較穩定且優于設計值。

2、 達標效果

        鹽田污水廠投產運行 6 年多以來， 運行正常， 出水水質優于設計水質完全達到 《 城鎮污水廠污染物排放》 (GB18918- 2002) 中的一級 B標準要求， 部分指標還達到一級 A標準要求。

四、 工程設計、 運行經驗總結

1、 沉砂池的選擇

        通過運行證明， Piste 式沉砂池抗沖擊負荷能力不太強， 同時提砂砂泵系統采用的真空系統和囊閥故障率較高， 造成沉砂池運行不很穩定， 且除砂、 除油效果也不理想， 因此建議污水廠宜采用氣提式旋流沉砂池或曝氣沉砂，對 MSBR 工藝的污水廠應強化除油、 除渣的設計。目前鹽田污水廠為了解決附近較多工業廢油排入污水廠的問題， 在沉砂池出水端增設了除油池， 強化進水除油。本工程沉砂池按遠期規模設計且僅設 2 座， 故單座處理規模為 10 萬 m³/d， 但近期實際進水量小， 造成沉砂池旋流速度小， 使得沉砂效果較差， 設計中應根據近、遠期水量合理確定沉砂池的座數或分格數。

2、 渠道關斷措施選擇

        細格柵前后渠道上采用疊梁門關斷， 運行發現疊梁門關閉不嚴且操作十分笨重， 后改為電動渠道鋼閘門后運行操作方便且正常。

3、 除渣設備的選擇

        MSBR 池是集生化池和沉淀池為一體的集約型池， 不帶刮渣功能， 運行發現進水中浮渣一旦進入 MSBR 池就會富集在池面，影響觀感及出水水質， 原設計在預缺氧池、 厭氧池、 SBR 池均設了浮渣收集管， 但沒有刮渣裝置， 僅靠水流推動浮渣進浮渣收集管，效果欠佳， 因此對于 MSBR 工藝( 含 SBR、 CASS、 UNITANK 工藝)應強化除渣設計， 細格柵應選擇柵隙小且除渣效果好的轉鼓式或階梯格柵。

4、 MSBR 空氣出水堰的采用

        MSBR 系統原采用的空氣出水堰罩控制簡單、 設備少， 但運行發現空氣罩及管路容易漏氣，控制空氣堰的液位計容易產生誤動作， 造成本系統故障率較高， 且采用堰罩出水后 SBR 水面的浮渣無法隨水流走， 使得 SBR池面富集較多浮渣， 影響了運行、管理且水面觀感效果差， 同時空氣堰最大的問題是容易產生出水虹吸現象， 造成 SBR 池出水不均， 同時出水中跑泥， 影響出水水質， 現該空氣堰系統已改為可調節電動出水溢流堰， 避免了以上情況發生。

5、 曝氣器的選用及布置

        MBSR 系統原采用的可升降式微孔曝氣器膜片的材質為三元乙丙橡膠， 運行發現由于進水含油量高， 膜片老化、 損壞嚴重， 同時由于好氧池曝氣器非均布布置， 曝氣不均勻， 使曝氣系統運行受到一定的影響， 現已將曝氣管更換為硅橡膠膜曝氣管， 為了使曝氣均勻， 將好氧池內的曝氣器改為均布布置， 取消了好氧池原來配置的 2 臺起混合作用的攪拌器。

6、 SBR 池出水端增設曝氣裝置

        SBR 池 ( 1#、 7# 單元) 出水端均沿水流方向布置了 3 條空氣堰， 此區域池底未布置曝氣器， 同時設于SBR 池中部的浮筒攪拌器也無法影響到此區域， 運行 2 年發現此區域池底沉泥較厲害， 池底污泥發生厭氧反應，同時也經常發生污泥上浮， 影響了出水水質， 現在此區域增設了2 套可升降式曝氣器， 當 SBR 池處于曝氣階段時開啟此曝氣器，經過一段時間運行， 此區域池底基本未發生污泥沉積且改善了出水水質。

7、 消毒方式的選擇

        為了降低運行成本和保證系統設備運行的可靠性， 當時鹽田污水處理廠設計采用液氯消毒，但后來周邊建造了許多工廠、 辦公樓， 考慮到運行安全問題， 液氯系統一直未投入使用， 目前已改為紫外線消毒， 因此污水廠建設時應綜合考慮運行安全、運行成本及排放水體的功能要求等諸多因素來合理確定消毒方式。
