淺談垃圾焚燒電廠的爐型與煙氣凈化技術選擇
一 概述
隨著我國社會經濟的快速發展和人民生活水平的不斷提高，城市生活垃圾問題顯得日益突出，如不進行治理或處理不善，城市生活垃圾必將會造成嚴重的大氣、地下水及土壤污染，土地被垃圾大量占用、自然景觀遭到破壞等問題日趨嚴重，勢必阻礙可持續發展的戰略目標的實現。
目前城市生活垃圾常用的處理方法有填埋、堆肥、焚燒、制燃?xì)獾。垃圾焚燒法是通過燃燒垃圾中的可燃物，釋放熱能，并利用這些熱量產生蒸汽來實現發電。同時在焚燒過程中控制二次污染物的形成，在燃燒后通過對煙氣進行凈化處理可進一步降低污染物的危害。垃圾焚燒處理是目前實現垃圾處理無害化、減量化和資源化的最有效和最好方法之一。
由于垃圾焚燒技術所具有的這些優點，因此，近幾年垃圾焚燒發電技術在全國的一些大中城市得到了迅速的應用和發展，城市生活垃圾焚燒技術將逐漸成為國內大中城市和經濟發達地區生活垃圾處理的主流技術。
本文通過對目前主要應用的垃圾焚燒鍋爐爐型、半干法煙氣凈化技術以及我國城市生活垃圾特點的介紹與分析，以有助于在實際工程中更好地選擇垃圾爐型和煙氣凈化技術。
二 我國城市生活垃圾的特點
與發達國家相比，我國城市生活垃圾的具有如下特點：
— 水分高 一般約在50%～60%，發達國家約為25～45%；
— 熱值低 收到基垃圾平均低位發熱值為3000～4200 kJ/kg,發達國家為8300～12500kJ/kg；
— 成分復雜 由于未實行分類收集和分檢，同時不同地域、不同季節、不同生活水平也使垃圾的成分相去甚遠，但垃圾中的有機物和可燃物比例總的呈現大城市高于中等城市、南方高于北方、沿海高于內地的特征。
三 爐型選擇
目前，在垃圾焚燒領域中比較成熟的連續運行的主要焚燒爐型有機械爐排焚燒爐、回轉窯焚燒爐、循環流化術焚燒爐、熱解焚燒爐等，而在國內圾焚燒領域上比較成熟的連續運行的焚燒設備主要有以下幾種類型：
— 爐排爐 靠爐排的運動，使垃圾移動、翻轉，與高溫氣體充分接觸后燃燒燃燼。根據爐排運動型式不同，爐排爐又分為往復式、轉動式、順推式、逆推式和階梯式等，是目前國內外焚燒鍋爐的主流爐型。
— 回轉窯爐 垃圾在轉窯中翻轉、前進燃燒，直至燃燼。
— 流化床焚燒鍋爐 由預熱后熱空氣吹動垃圾，使其呈流態化燃燒，未燃燼顆粒經爐內高溫分離后，返回爐膛內循環燃燒燃燼。是目前國內發展應用最快的爐型。
三種爐型的特性比較見表1。
表1
|
從上表可以看出，爐排爐由于技術最成熟，應用時間最早，在發達國家及國內沿海發達城市得到了廣泛使用，但其造價高、操作及維護費用高、低負荷下需投油運行等缺點，使其在內地及中、小城市應用受到限制，而循環流化床垃圾焚燒鍋爐，由于其具有投資省、熱能利用率高、垃圾減量化好、公害低、對垃圾及負荷適應好等優點，在近幾年得到了日益廣泛的應用。
四 煙氣凈化技術選擇
生活垃圾焚燒過程產生的煙氣中，含有大量的污染物(如煙塵、酸性氣體、金屬等)對環境有著不同程度的危害。為了保證煙氣中的粉塵、HCl、SO2和其它污染物如二惡英、重金屬等的排放濃度達到國家排放標準，必須對煙氣進行凈化。
生活垃圾焚燒的煙氣凈化技術種類繁多，一般由酸性氣體脫除系統、除塵系統和活性炭吸附系統三部分組成。酸性氣體脫除技術是煙氣凈化技術的核心。按脫酸過程是否有水加入和脫酸產物的干濕形態，酸性氣體脫除可分為濕法、半干法、干法三種凈化工藝。濕法凈化工藝的凈化效率最高，可以滿足嚴格的排放標準，但流程復雜，配套設備較多，一次性投資和運行費用高，并有后續的廢水處理問題。干法凈化工藝設備簡單，工程費用最少，但凈化效率相對較低，一般SO2去除率僅30%、HCl僅50%。一般而言，干法脫硫較難滿足煙氣凈化的要求。半干法凈化工藝不僅可以達到較高的凈化效率，而且具有投資和運行費用低、流程簡單、不產生廢水等優點，是設計中應優先選用凈化技術。
在國內應用的半干法煙氣凈化工藝主要有以下三種技術：
— 噴霧干燥法煙氣凈化技術；
— 循環懸浮法煙氣凈化技術；
— 多組分有毒廢氣治理技術（MHGT）。
三種工藝的主要流程見圖一、圖二和圖三。
|
|
三種煙氣凈化工藝的比較見表2。
表2
|

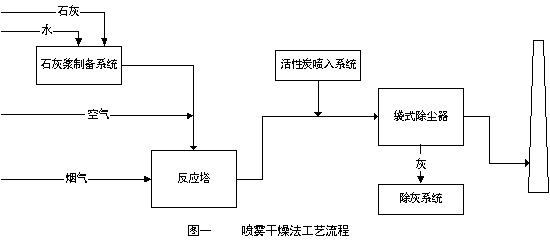

噴霧干燥法技術主要由石灰漿制備系統和反應塔組成，其關鍵設備為噴霧器。噴霧器有高速旋轉離心噴霧和固定噴嘴噴霧兩種型式。旋轉離心噴霧器主要依賴進口，噴霧干燥法的脫SO2效率可達70%~90%，但存在噴漿而產生的種種弊端（如粘壁、結垢、噴嘴易損、維護檢修復雜等）。改良的噴霧干燥法對反應塔增加了循環氣幕，減少了粘壁、結垢現象。

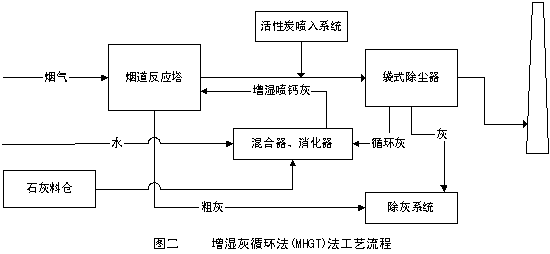

多組分有毒廢氣治理技術（MHGT）,系在引進的增濕灰循環酸性氣體脫除技術（NID）基礎上開發的煙氣凈化技術。MHGT技術是將石灰粉與除塵器收集的循環灰在混合增濕器內混合，并加濕活化后導入煙道反應器內發生脫酸反應。由于含水循環灰有較好的流動性，省去了復雜的制漿系統，克服了噴霧過程的粘壁現象。但由于灰循環比較大（30~50），因此布袋除塵器處理能力要求比其它工藝技術高，磨損也相對較大。

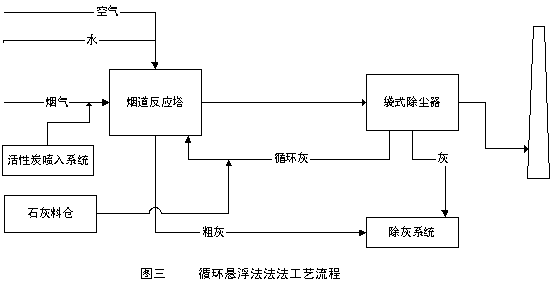

循環懸浮半干法煙氣凈化技術是浙江大學獨立開發的專利技術，其工藝技術具有上述兩種技術的部分特點，既有反應器內霧化噴水，又有飛灰循環。因此，該技術既有上述技術的優點，如取消了故障率較高的噴漿系統，增加了灰循環，提高脫酸劑的利用率和脫酸效率，但也存在這兩種技術的缺點，如噴嘴易損，粘壁等。另外，直接噴水霧化，若霧化效果不佳，則可能會造成煙氣帶水，布袋除塵器出現“糊袋”現象。
三種凈化技術，脫除強酸HCl、HF的效率均可達到95%以上，均能滿足環保的要求。
脫酸后的除塵設備，三種凈化技術均采用的是布袋除塵。垃圾焚燒爐可選用的除塵設備主要有布袋除塵器和靜電除塵器。靜電除塵器對煙溫要求不如袋式除塵器嚴格，操作比較簡單，并且運行中不像袋式除塵器需求更換濾袋，但在垃圾焚燒廠，采用袋式除塵器有著靜電除塵器無可比擬的優勢，即袋式除塵器可利用附著在濾袋表面的未反應完全的Ca(OH)2粉末及濾塵，能有效地提高煙塵中的重金屬、二惡英和酸性氣體的去除效率。
為了有效去除二惡英及重金屬，凈化系統中設置了活性炭噴入系統。利用二惡英及重金屬氣溶膠能被多孔物質吸附的特點，噴入具有較大比表積、發達的空隙結構的活性炭作為吸附劑，進一步增強重金屬和二惡英的去除率。從活性炭有效利用的角度出發，活性炭布置在脫酸反應器與布袋除塵器之間更合理。
三種煙氣凈化技術均較成熟，技術也都已國產化。已投產的焚燒鍋爐的運行實踐表明，采用半干法凈化反應器+活性炭+袋式除塵器的煙氣凈化系統完全能滿足環保的要求。
五 結語
垃圾焚燒發電是一個系統工程，要使垃圾發電成為一個環衛工程、一個環保工程和一個節能工程，合理選擇垃圾焚燒鍋爐爐型和煙氣凈化技術是關鍵。選擇時，應充分考慮垃圾的特性，并根據當?shù)亟?jīng)濟、資源和供熱需求，結合工程的具體情況，做到經濟、實用、安全、可靠。
