華夏大禹 Arkal盤式過濾器
 |
人氣：3883 發布時間：2010-12-20 11:12 關鍵詞：過濾設備 產品型號： 應用領域：水處理 產品價格：面議 想了解更多產品詳情，請 |
以色列Arkal 過濾系統有限公司成立于1974年，自成立以來一直致力于自動反沖洗過濾系統的研究與生產。核心產品Spin Klin 在過濾界更具盛名，其過濾精度穩定（絕對5-400微米可選），反沖再生性好，占地面積小，連續工作等優點都是其他自動反沖洗過濾器制造商所夢寐追求的。
1. 疊片過濾技術
ARKAL 公司是疊片過濾技術的創始者，薄薄的特定顏色的塑料疊片兩邊刻有大量一定微米尺寸的溝槽。一串同種模式的疊片疊壓在特別設計的內撐上。通過彈簧和液體壓力壓緊時，疊片之間的溝槽交叉，從而制造出擁有一系列獨特過濾通道的深層過濾單元，這個過濾單元裝在一個耐壓耐腐蝕的濾筒中形成過濾器。
在過濾時，過濾疊片通過彈簧和流體壓壓緊，壓差越大，壓緊力越強。保證了自鎖性高效過濾。液體由外緣通過溝槽流向疊片內緣，經過18-32個過濾點，從而形成獨特的深層過濾。過濾結束后通過手工或液壓使疊片之間松開進行手工清洗或自動反沖洗。
 |
 |
 |
 |
疊片顏色和過濾精度
| 疊片顏色 | 藍 | 黃 | 紅 | 黑 | 綠 | 灰 | |
| 精度（µm） | 400 | 200 | 130 | 100 | 55 | 20 | |
| 精度（目） | 40 | 80 | 120 | 140 | 300 | --- | |
| 材料 | 聚丙烯PP / 尼龍Nylon | ||||||
一般特征：
獨特疊片設計，微米級精確過濾 創新的深層過濾設計可捕獲大量雜質高級工程塑料，可適合復雜流體過濾 長時間工作，僅需少量的維修和清晰疊片單元出廠前即組裝好，可直接使用。
2. SPIN KLIN 自動反清洗過濾系統的結構及工作原理
SPIN KLIN自動反沖洗過濾器是疊片式過濾器的優點的進一步發揮，SPIN KLIN過濾器和一般疊片式過濾器的不同之處是在于它的專利設計的內撐-SPINE，SPINE上有一組彈簧，一個活塞，和三組反沖噴嘴，他們配合其他控制系統共同作用達到高效過濾和完全反沖的功效。
Spin Klin過濾器的過濾頭和身是由增強聚酰胺塑料成形制造，防腐耐磨，可承受工作壓力 1 Mpa。過濾疊片材質為聚丙烯塑料，密封為EPDM，進出水及排水管路為碳鋼噴涂環氧樹脂，不銹鋼材質等，這一切使得整套過濾器系統能抵擋惡劣的工作環境。
過濾器共有兩種運行狀態：過濾狀態和反洗狀態。在過濾狀態下，原水從外面通過疊片，過濾疊片在彈簧力和水力的作用下被緊緊地壓在一起，雜質顆粒被截留在疊片交叉點，經過過濾的水從過濾器中流出。

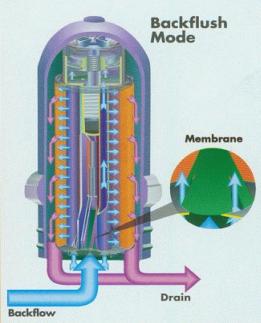

當?shù)竭_(dá)一定壓差時，系統自動進入反洗狀態，控制器控制閥門改變水流方向，反沖水壓使疊片被松開，位于疊中央的噴嘴沿切線噴射，使疊片旋轉，將截留在疊片上的雜質沖洗甩出。當反沖結束時，水流方向再次改變，疊片再次被壓緊，系統重新進入過濾狀態。
 |
 |
3、單個SPINE基本參數
| 最大工作壓力* | 10公斤 |
| 最小反沖壓力* | 2.8公斤 |
| 系統壓力損失 | 0.08-0.8公斤 |
| 每SPINE單元設計流量（M³/Hr） | 5（20微米），10（55微米），15（大于100微米） |
| 反沖洗時每SPIN單元流速 | 8-10立方木/小時 |
| 反沖洗時每SPIN單元耗液量 | 17-33升 |
| 材料 | PP,NYLON等 |
| 最高工作溫度* | 70度 |
4、SPIN KLIN 疊片式自動反沖 洗過濾器的優點
| 優點 | 特征 |
| 穩定的過濾效率 | 獨特設計精確制造的ARKAL疊片，擁有，10u，20u、55u、100u、130u、200u、400u等多種規格， 不同的過濾精度，自鎖性過濾確保穩定的過濾效率。 |
| 高效反沖洗，反沖洗時節能節水 | 專利設計第二代SPIN KLIN反沖單元，只需7—20秒左右即可完成，一般情況下反洗耗水量低于過濾水量的0.5%，對于粘性雜質也可達到高效反沖。提供空氣輔助或外源反沖模式,所需過濾液體可降為零。 |

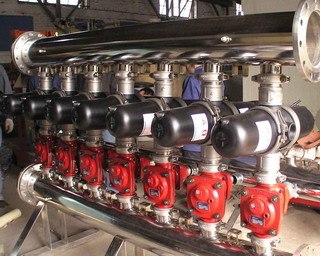

| 全自動控制，連續過濾 | 在過濾器模塊組套內，反洗過程輪流交替進行，各單元工作、反洗狀態之間自動切換，可確保連續出水，系統壓損小。 |
| 節省占地 | 模塊式系統，可按安裝空間自由組合，因地制宜。 |
| 適合高腐蝕 流體和環境 | 系統材料選擇廣，其中全塑系統擁有優秀的抗化學腐蝕性，耐酸，耐堿，耐鹽，耐溶劑。 |
| 系統操作成本低，運行可靠，壽命長 | ISO 9001質量體系，所有材料和配件都和供應商一起優化，系統出廠前經100%整體測試運轉。幾乎不需日常維護，安裝操作方便。專利設計的過濾單元幾乎不損傷，所需備件很少。經20多年工業實用驗證，過濾和反洗效果不會隨便用時間而變差。 |
| 強大技術支持 | ARKAL經驗豐富的工程師和代理可提供全球的售前和售后技術支持和服務。 |
5、SPIN KLIN過濾系統的應用
| 應用點 | 描敘 | 作用 | 行業 |
| 循環冷卻水 | 空調冷卻水設備和儀器冷卻水產品冷卻水 | 防止熱交換器，管道，噴嘴，產品的堵塞和污染，保證熱交換效率，節水節能，提高冷卻水的濃縮比。 | 鋼鐵，塑料，化工等 |
| 循環回用水 | 清洗，沖洗水回用，造紙用水回用，工藝水回用，儲水池清潔 | 去除水中雜質，便水達到回用要求，保護設備，管道，噴嘴，產品等 | 電力，造紙，鋼鐵，紡織等 |
| 一般用水 | 總進水、噴洗水，清洗水，工藝水，飲用水 | 去除水中雜質，便水達到應用要求，保護設備，管道，噴嘴，產品等 | 電力，化工，汽車，造紙等 |
| 一般水處理單元保護 | 保護沙濾器，樹脂保護濾芯，濾袋 | 去除水中雜質，延長被保護水處理單元的再生時間或使用壽命，節約反沖水和更換成本。 | 所有行業 |
| 薄膜保護過濾 | 微濾膜，超濾膜，R/O膜，離子交換膜 | 去除水中大的雜質，有效保護薄膜。 | 水處理 |
| 海水過濾 | 海水淡化預過濾海水養殖 | 全塑系統，除雜質和海水微生物活體 | 水處理 |
| 廢水處理 | 廢水直接過濾排放生物處理前過濾中水回用前過濾 | 降低水中顆粒性BOD，COD，降低水中雜質和有機活體（細菌，藻類，寄生蟲） | 所有行業 |
| 其它化工流體 | 溶劑型乳化液 | 達到生產要求，保護設備 | 所有行業 |
6、SPIN KLIN過濾系統選型
| 應用點 | 描敘 | 作用 | 行業 |
| 循環冷卻水 | 空調冷卻水設備和儀器冷卻水產品冷卻水 | 防止熱交換器，管道，噴嘴，產品的堵塞和污染，保證熱交換效率，節水節能，提高冷卻水的濃縮比。 | 鋼鐵，塑料，化工等 |
| 循環回用水 | 清洗，沖洗水回用，造紙用水回用，工藝水回用，儲水池清潔 | 去除水中雜質，便水達到回用要求，保護設備，管道，噴嘴，產品等 | 電力，造紙，鋼鐵，紡織等 |
| 一般用水 | 總進水、噴洗水，清洗水，工藝水，飲用水 | 去除水中雜質，便水達到應用要求，保護設備，管道，噴嘴，產品等 | 電力，化工，汽車，造紙等 |
| 一般水處理單元保護 | 保護沙濾器，樹脂保護濾芯，濾袋 | 去除水中雜質，延長被保護水處理單元的再生時間或使用壽命，節約反沖水和更換成本。 | 所有行業 |
| 薄膜保護過濾 | 微濾膜，超濾膜，R/O膜，離子交換膜 | 去除水中大的雜質，有效保護薄膜。 | 水處理 |
| 海水過濾 | 海水淡化預過濾海水養殖 | 全塑系統，除雜質和海水微生物活體 | 水處理 |
| 廢水處理 | 廢水直接過濾排放生物處理前過濾中水回用前過濾 | 降低水中顆粒性BOD，COD，降低水中雜質和有機活體（細菌，藻類，寄生蟲） | 所有行業 |
| 其它化工流體 | 溶劑型乳化液 | 達到生產要求，保護設備 | 所有行業 |
*. 對于更大的流量可以模塊式增加單元。進出口可由客戶指定。
標準反沖方式為過濾流體壓力，也可用外壓，例如空氣等
反沖控制可時間/壓差形式
對于雜質含量很高的液體，流速適當減低
