實用創新技術與裝備候選展示－K36環境監測采集器
來源：廣州博控自動化技術有限公司 閱讀：4230 更新時間：2021-02-20 09:05
 |
項目名稱

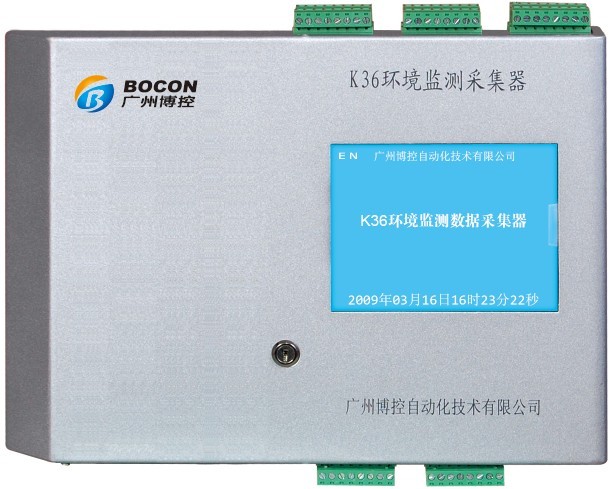

K36環境監測采集器
申報單位
廣州博控自動化技術有限公司
適用范圍
適用于各種污水、廢氣等污染源排放口的遠程數據采集。
主要技術內容
一、基本原理
K36環境監測采集器，技術上主要包括三個部分。
1、數據采集部分，這部分包含8個RS-232串口，2個RS-485串口，16路4-20mA模擬信號輸入口、16路開關量輸入口。其中，8個RS-232和2個 RS-485，用來與具有同類接口的智能儀器儀表進行通信，讀取儀表的數據，這類儀表有COD在線監測儀、氨氮在線監測儀、總磷在線檢測儀、重金屬離子在線監測儀、流量計等。16路 4-20mA輸入端口，用來接標準的4-20mA變送器電流信號，如有些型號的PH計、流量計、壓力變送器等，還可以接電流互感器，用來測量環保設施的運行功率，以判斷設備運行正常與否。而16路開關量輸入，可以用來監測設施的開停狀態。
2、遠程通信部分，K36內置了多種通信接口。無線GPRS/CDMA通信方式，這種方式具有實時性強、無須布線、通信費用低廉、網絡覆蓋面廣等優點。如有條件的地方，也可采用ADSL撥號上網的方式，具有速度快、費用低、通信穩定可靠等優點。而如果污染源所屬單位已有寬帶，并可以提供節點給K36使用，則可以直接加以使用，這樣也就不會因此產生通信費用。
3、設備管理部分，這部分主要由觸摸屏組成，用戶可通過觸摸屏設置各種系統參數，查看采集數據等。
二、技術關鍵
1、全嵌入式系統設計，全部采用工業級的硬件，保證了硬件系統的穩定性和可靠性。
2、所有的控制、采集、通信、顯示、存儲等全部集成為一個整體，一體化設計，從而提高了設備抗干擾的能力。設備自身就構成一個完整的系統，不需要增加任何其他部件，所有的硬件都統一設計和管理，沒有不穩定的因素。
3、精干、小型、高可靠性的軟件系統，所有的軟件部件都擁有源代碼，從而可以保證代碼的安全性和可靠性。
4、工業級的軟件設計，包括驅動、協議棧、任務調度等，保證軟件系統的穩定可靠。
5、不怕網絡攻擊和病毒侵害。軟件系統不會被人為破壞，軟件保密性好。
6、K36內置了國內市場上常見的各種環保儀器儀表和在線監測儀的協議，用戶可自行選擇這些儀器儀表的廠家和型號，通過觸摸屏對K36進行簡單的配置即可正常使用，無需修改K36的程序，方便了用戶的選型、配套和使用。
典型規模
一個典型的污水排放口的數據采集：1臺K36環境監測采集器，1臺COD在線監測儀，1臺超聲波明渠流量計，1臺PH計，1臺氨氮在線監測儀，若干臺設備的運行狀態監控等。
主要技術指標
1、以太網接口，支持局域網聯網和ADSL撥號聯網
2、支持GPRS/CDMA遠程通信
3、支持PSTN電話網絡Modem撥號聯網
4、通信協議支持《HJ/T212-2005污染源在線自動監控（監測）系統數據傳輸標準》
5、8路隔離的RS-232，內置多種儀表協議
6、2路隔離的RS-485，內置多種儀表協議
7、16路隔離的模擬量采集通道，12位精度，量程范圍：0 – 5V，0 – 10V，4 – 20mA
8、16路隔離的開關量采集通道，輸入信號的電壓范圍：0 – 30VDC
9、4路繼電器輸出，觸點容量：220VAC/3A
10、5.7吋觸摸液晶屏，分辨率：320 X 240
11、內置存儲器可保存一年的歷史數據，掉電不丟失
12、選用工業級的芯片和部件，高穩定性，高可靠性
13、設備代碼（固件）可遠程升級
使用條件
1、電 源：220VAC，50HZ
2、功 率：30W
3、工作溫度：–20℃。+70℃
4、工作濕度：0。95％RH
5、外形尺寸：324 X 236 X 45 MM
6、重 量：2.6KG
運行管理
正常運行后免維護
投資情況
設備投資：2萬元
設備壽命：10年
運行費用：電費，GPRS流量費
經濟效益分析
環保監測部門的人員不再需要現場巡查就可以實時監測各個污染源排放口的具體數據和狀態，省時省力，提高了工作效率，實現環保監測的信息化。
環境效益分析
可有效防止非法排放，偷排以及污染設施不運行等現象，強化了對排污企業的監督管理，有助于環境保護。
推廣情況
目前在廣東、廣西、四川的多個縣市都有應用
用戶意見
該設備技術先進，使用方便，穩定可靠，支持的儀表種類型號多，投入運行以來已有一年多時間，未出過故障，未出現死機、丟數據等異，F(xiàn)象。
技術服務
客戶操作人員免費技術培訓，及時的售后服務。提供系統在線升級功能。
主要用戶名錄
互太紡織印染有限公司
立泰化工有限公司
郁南污水處理廠
