1、基本概述

成都電廠電子束脫硫示范工程于1996年3月開始工程建設,1997年5月全部建成,7月18日全系統通過72 h連續運行1997年9月10日舉行竣工儀式,并于1998年5月28日通過國家竣工驗收鑒定。各項指標達到或超過設計要求,示范取得圓滿的成功。這是中國建設期最短,進展最順利,最早通過驗收的幾個引進的煙氣脫硫工業示范項目中的一個,也是世界上已投入運行的處理煙氣最大的電子束脫硫裝置。它的成功示范,為中國較早較快地采用世界上先進的煙氣脫硫技術和實現EBA技術產業化提供了條件。根據協議規定,該電子束脫硫裝置運行五年后,由荏原公司無償轉讓給中國電力部門。

2、入口煙氣條件及設計指標

該脫硫裝置安裝于成都熱電廠200 M機組21號鍋爐尾部,處理其部分煙氣。

2.1  入口煙氣條件

煙氣量(濕式)300000Nm3/h；煙氣溫度132℃；

煙氣成分：H2O(濕) 8 %； SOx(干) 1800 ppm；CO2(干) 10%； NOx(干) 400 ppm；O2(干) 12%；煙塵(干) 800 mg/Nm3

2.2  主要技術參數

脫硫率80 %；脫硝率10 %;

出口煙塵(干)濃度200 mg/Nm3

出口煙氣溫度61℃

出口煙氣中殘氨濃度50 ppm

電耗量1 900 kWh/h

水耗量16 t/h

蒸汽耗量2 t/h

液氨耗量654 kg/h(SO2 1800 ppm)

副產品產量2470 kg/h(SO2 1800 ppm)

占地面積55 m×41 m

3、試驗結果

3.1  技術性能

試運行期間,燃煤含硫量一般在0.8 %~3.5 %間變化,煙氣中SO2濃度在500~2400 ppm范圍。通過調整脫硫系統的運行參數,使脫硫率達到80 %以上。煙氣中殘氨濃度測試為9.2 ppm,低于設計值50 ppm。原設計脫硝率為10 %,實際達18 %。

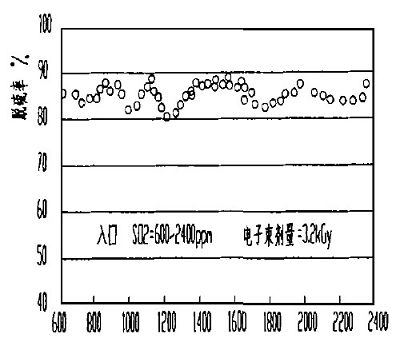

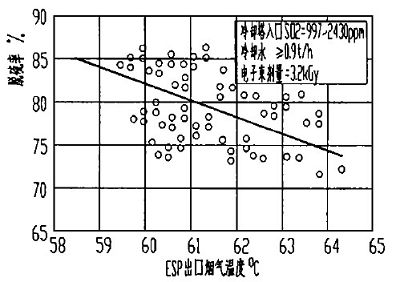

圖14為脫硫率與入口SO2濃度的關系,圖15為脫硫率與ESP出口溫度的關系。

由圖14可見,即使入口SO2濃度有很大的變化,通過自動調整噴水量及噴氨量仍能保持80 %以上的脫硫率。溫度對脫硫率有明顯的影響(圖15),ESP出口溫度愈低,脫硫率愈高。為達到80%的脫硫率,溫度設定在61℃,氨添加當量比為0.8。束流穩定在2×300 mA(低于設計值2×400 mA),吸收劑量為3.2 kGg。此時煙氣脫硫能耗約為1.2 Wh/Nm3。

3.2  能源及吸收劑消耗

因燃煤含硫量是變化的,下面為隨機測得的煙氣條件及累計能源消耗量。

1)煙氣條件及工藝性能

煙氣量：300833Nm3/h(濕)；冷卻塔入口煙氣溫度：102℃；ESP出口煙氣溫度：70℃；

EBA冷卻塔入口SO2濃度：1542 ppm；ESP出口SO2濃度：181 ppm；

脫硫率：88 %；EAB入口壓力：0.2 kPa；EBA出口壓力：1.5 kPa

入口O2濃度13.6 %(干)；出口O2濃度13.7 %(干)

煙氣中殘氨濃度9.2 ppm；排出煙氣中煙塵濃度137.2 mg/Nm3

2)能源及吸收劑消耗量

電耗量       2675100 kWh約1 736 kWh/h

工業水耗量   13630 t約8.8 t/h

蒸汽耗量     1533 t約0.99 t/h

氨耗量       370 t約0.24 t/h

副產品產量   1.370 t約0.9 t

系統的各項消耗指標如電、水、蒸汽和液氨等的消耗量均滿足設計要求。

3)平均SO2濃度及脫除量

入口SO2濃度500~2 500 ppm,平均750 ppm

脫硫率50 %~85 %,平均82 %；平均SO2脫除量　0.5 t/h

3.3  設備可靠性

廠方供應的電子槍燈絲使用壽命保證約兩萬小時,在正常操作情況下,電子束發生裝置的其它設備同一般的電氣電子設備,按常規檢修。

EBA脫硫裝置開停車方便,系統起動后幾分鐘即達平衡。目前可以做到與電廠鍋爐同步運行。裝置的自動化程度較高,操作較簡便,運行中各系統均可以自動調節控制,并具有較好的負荷跟蹤性。檢修基本上可與電廠大、小修同步,可以滿足工業應用的要求。

該項目除電子加速器、造粒機及X射線監視儀等為由日本進口外,其余均為國產設備。進口設備占整個工程造價的22 %。

3.4  安全性

電子束在反應器內因韌致輻射產生X—射線。為屏蔽X—射線,按國家輻射防護標準,反應器四周設有厚度為1.0~1.3 m的混凝土防護墻。EBA裝置在電子束能量800keV,2×400 mA工況下運行時,經檢測,防護墻外表面大部分劑量率為0,個別部位為0.1~0.2μSv/h,遠低于國家(公眾)標準0.6μSv/h的規定。對操作人員及周圍環境無任何影響。

3.5  副產品

1）組成

副產品為硫銨和硝銨混合物及少量飛灰。含氮量接近于化肥硫銨標準(20.5 %),當鍋爐電除塵器提高除塵效率后,可進一步提高含氮量。含硫量為18 %~23 %，硫銨91.9 %，飛灰　7.3 %，硝銨1.0 %，含氮量19.7 %，重金屬含量遠低于農用粉煤灰國家標準中有關規定。

2）栽培試驗

由四川省農科院土肥所對小麥和油菜進行栽培試驗和肥效試驗和對芹菜、萵筍及蓮花白等進行肥效試驗。栽盆和農田試驗初步結果表明,該副產品對種子發芽和作物生長均無不良影響,甚至施用量加大到2~3倍對發芽也無不良影響,其肥效與等氮量的市售尿素及硫銨相當。這種副產品不僅含氮,還含有硫素營養,用于缺硫土壤和需硫量高的作物尤為適宜。目前中國已有1/3的土壤缺硫,硫銨有廣泛的市場〔12~13〕。它是生產復合肥的一種優良的基礎肥料,現在副產品已銷售給四川什化集團復合肥廠作原料,售價為500元/t。

4、經濟性綜合分析

4.1  投資

項目建設直接投資為7 200萬元單位建設投資為7 200萬元/9萬kW=800元/kW

4.2  年運行費用

年運行凈成本費用(年運行總費用-副產品銷售收入)　662.9萬元

其中:水電汽氮消耗占81 %;運行管理6.7 %;維修12.3 %。

4.3  脫除一噸SO2凈費用

當入口SO2=1 800 ppm,脫除率80 %,每小時脫除SO2量為1.2t,年脫除7 800t,662.9萬元/7 800t=850元/tSO2

4.4  每度電脫硫費用

30萬Nm3h煙氣量相當于9萬kW機組鍋爐的排氣量,年運行6 500 h,發電量為5.85 kWh。662.9萬元/5.85kWh= 0.011元/kWh,占現行電價0.32元/kWh的3.4%(以上均未計設備折舊、貸款利息及稅金)。

5、結論

EBA脫硫工業示范裝置經過半年多的試驗運行,可得出如下主要結論:

1)技術方面:流程簡單,處理過程為干法,不產生廢水廢渣;SO2濃度在500~2 300ppm范圍內變化時,可以方便地通過調節有關的運行參數,達到設計的脫硫率80 %以上,附加的脫硝率18 %;對煙氣量的變化有較強的負荷跟蹤能力,適于機組調峰要求。

2)操作及可靠性方面:該電子束脫硫裝置自動化程度較高,操作簡便,設備可靠,易于開停車,運行中各系統均可以自動調節控制�？梢宰龅脚c電廠鍋爐同步運行和檢修。

3)副產品利用方面:副產品為硫銨和硝銨混合物,含氮量19.7 %,接近于化肥硫銨標準。對種子發芽和作物生長均無不良影響,肥效與等氮量的市售尿素及硫銨相當。

4)安全方面:裝置外面的輻射劑量遠低于國家現定的允許劑量水平,對環境和操作人員無任何不良影響;煙氣中殘氮濃度低于設計值,符合排放標準。

5)經濟性方面:(對于90 MW機組,不考慮設備折舊及利息)

總投資7 200萬元,800元/kW機組。年凈運行費用662.9萬元,脫一噸SO2成本為850元。脫硫增加電價約0.011元/kWh。對于大型機組和高硫煤煙氣,可以進一步降低單位投資及脫硫成本。
