摘 要:探討了煙氣冷凝器的關鍵性能指標，提出煙氣冷凝器脫水率、SO2組分丟失率和煙氣出口露點溫度等關鍵參數的計算公式，提出了適合不同工況條件下煙氣冷凝器選型的依據和方法，為解決冷-干直接抽取法CEMS所面臨的濕法脫硫后的高濕、低濃度SO2，及如何準確、客觀地反映污染排放的現實問題，提供了一個合理的解決方案。

關鍵詞:CEMS,煙氣冷凝器,脫水率,SO2組分丟失率

1 前言

據不完全統計，近5年來，在我國已安裝的氣態污染物CEMS冷凝器中，直接抽取法約占70%。直接抽取法又可分為冷-干直接抽取和熱-濕直接抽取。我國排放標準要求煙氣濃度以標態干基為準，直接決定了我國安裝的氣態污染物冷凝器基本為冷-干直接抽取設備。

目前，大部分冷-干直接抽取法取樣技術對解決高溫高濃度SO2基本可以勝任。但在面對濕法脫硫后的高濕、低濃度SO2時應如何準確、客觀地反映污染排放現實，則是冷-干直接抽取法CEMS冷凝器面臨的最重要的問題。

典型的冷-干直接抽取法裝置包括取樣探頭、取樣管線、過濾、除濕系統和采樣泵等。其中除濕系統的主要作用是將煙氣中的水蒸汽去除，目前采用的最常見的是冷卻除濕方法。冷卻除濕法要求快速將水蒸汽冷凝，以免煙氣和冷凝水接觸。為避免冷凝水結冰，其冷凝溫度大多控制在3℃～5℃。通常采用的冷卻除濕法為壓縮機制冷和電子制冷。

煙氣除濕系統一般包含煙氣冷凝器、采樣泵、蠕動泵和相關的報警和控制部件，其中最關鍵的部件是煙氣冷凝器，煙氣通過冷卻將溫度降低到3℃～5℃，使其低于煙氣露點溫度形成液態水從而脫除大部分水分，一個成功的煙氣冷凝器適用于一定的煙氣流量和煙氣含濕量，能夠迅速將冷凝水從氣流中分離出來，經過冷凝器處理后的煙氣是冷且干燥的，經過升溫后可進入分析儀表進行測量。

主要的難題在于上述除水過程中如何盡可能減少冷凝水與干燥后氣體的接觸，從而保證煙氣除水后出口露點的穩定，減少SO2組分被冷凝液吸收而造成組分的丟失。

本文探討了煙氣冷凝器的關鍵性能指標，提出煙氣冷凝器脫水率、SO2組分丟失率和煙氣出口露點等關鍵參數的計算公式，提出一個適合不同工況條件下的煙氣冷凝器選型的依據和方法，為解決下一步冷-干直接抽取法CEMS所面臨的濕法脫硫后的高濕、低濃度SO2，以及如何準確、客觀地反應污染排放的現實問題，提供一個合理科學的解決方案。

2 冷凝器的兩種制冷方式

煙氣冷卻降溫除濕的方法一般為壓縮機制冷和半導體制冷兩種方式。

（1）壓縮機制冷

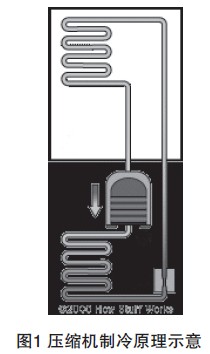

壓縮機冷卻的原理（見圖1所示）和電冰箱完全相同，制冷劑蒸氣經壓縮機壓縮后，在冷凝器中液化并放出熱量，進入干燥器脫水。毛細管的作用是產生一定的節流壓差，保持入口前制冷劑的受壓液化狀態并使其在出口釋壓膨脹氣化。制冷劑在氣化器中充分氣化并大量吸熱，使與之換熱的樣品冷卻降溫。壓縮機冷卻器一般包括壓縮機制冷裝置、溫控裝置、制冷腔體、熱交換管。有時采用兩級熱交換管，在兩極熱交換管之間增加一個采樣泵，從一級熱交換管加壓向第二級熱交換管傳送煙氣。煙氣在壓力下，水分子從液體表面逃逸蒸發更為困難，比在大氣壓力下冷凝除濕的效果更好，這種增壓會使氣體的含水量降得更低。

（2） 半導體制冷半導體制冷是根據 1834年由帕耳帖（Peltier）發現的一種現象，當一塊N型和一塊P型半導體用導體連接并通以電流時，形成冷熱端，電流越大，溫差越大，調節電流大小即可控制制冷溫度，優點是外形尺寸小、維護簡單、在環境溫度不高的情況下容易實現較低的制冷溫度，在溫度升高到35℃以后制冷效率直線降低，成本較高（見圖2）。

3 冷凝器的制冷能力

要根據處理煙氣的入口溫度、含濕量和流量合理選擇冷凝器的制冷能力，要保證制冷能力大于所需的處理煙氣熱量。衡量冷凝器的制冷能力可采用以下指標：

（1）冷卻溫度

冷凝器設定的溫度一般為3℃～5℃，但實際達到的溫度是冷卻溫度，冷卻溫度與冷凝器的制冷容量、控制方式和環境溫度有關，環境溫度越高冷卻溫度越高，特別是在40℃以上時，會導致半導體制冷方式的性能快速下降，甚至使冷卻溫度無法達到設定溫度。

（2）冷凝溫度

冷凝溫度是指煙氣冷凝器內熱交換管內的溫度，一般會比實際冷卻溫度高，冷凝溫度也是影響脫水效果和出口露點溫度的關鍵。

（3）溫度穩定性

在設定溫度下，實際冷卻溫度的波動范圍，受制冷原理、控制方式和環境溫度影響，溫度波動范圍過大就會直接影響煙氣出口露點溫度的穩定。

4 冷凝器脫水能力

冷凝器的脫水能力建議采用下述兩個指標衡量。

（1）出口露點溫度

出口露點溫度達到一定的值并保持穩定十分關鍵，其會直接影響干基測量結果，因此建議要穩定在4℃ （8100ppm）以下。

（2）脫水率

為了便于衡量不同冷凝器的脫水能力，在此推薦一個脫水率的概念，并提出脫水率的計算公式：

脫水率=（Td0 - Td1）/ Td0 × 100%

其中：Td0 — 入口煙氣露點（脫水前的煙氣含濕量）； Td1 — 出口煙氣露點（脫水后的煙氣含濕量）。

（3）各品牌冷凝器的脫水效率比較

不同品牌冷凝器的脫水率均會隨著煙氣入口露點溫度的增大而提高，呈現明顯的正相關關系；脫水率低于 90%時，會導致出口露點溫度偏高，進入分析儀表的煙氣含濕量偏大，不僅影響測量結果，也容易因煙氣凝結而腐蝕儀表。建議將冷凝器的脫水率作為必要的技術指標，脫水效率建議不低于90%。

根據對國內外幾款冷凝器的實際檢測結果得出：

（1）冷凝器第一級脫水后出口露點溫度是偏高的，并不太穩定，經過第二級脫水后出口露點溫度比較理想，波動范圍也明顯變窄；

（2）冷凝器脫水后的出口露點溫度或者說殘余含濕量，在第一級脫水時隨著入口的煙氣含濕量的升高而明顯變高，再經過第二級脫水后煙氣的含濕量大部分均趨于穩定；

（3）綜上所述，建議冷凝器一般選擇兩級脫水比較理想。

5 冷凝器的制冷能力與脫水效果

制冷能力首先需要滿足工況條件的要求，在制冷能力一定的情況下，煙氣的溫度、濕度、流量會影響脫水效果，一般情況下，三者越高脫水效果越差。因而在制冷能力一定的情況下，可以適當選擇降低溫度或流量來提高脫水效果，但要綜合考慮所帶來的負面影響。

（1）降低溫度

一般在采樣器-伴熱線-冷凝器的整個流路過程中會出現3～5個可能的降溫點。在冷卻能力一定的情況下，通過降低溫度是一個可有效提高脫水效果的方法，需要保證溫度不低于煙氣的露點溫度，要防止溫度降低過程發生組分丟失的情況。

（2）降低采樣流量

降低采樣流量可以有效減少單位時間內通過冷凝器處理的煙氣總量，從而在冷卻能力一定情況下提高脫水效果。但需保證采樣克服煙道負壓和采樣管路的阻力，保證滿足儀表的最少用氣量，以及CEMS系統的響應速度。在滿足上述條件下，建議盡量減少采樣的流量。

6 脫水效率與出口露點溫度

脫水效率并非越高越好，過低肯定不行，但過高不僅浪費能耗，也會增加成本，說明選型不合理。出口露點溫度在滿足要求的條件下，波動越小越穩定，性能就越好，但不能簡單地用冷凝器溫度取代露點溫度，這是十分關鍵的。出口露點溫度建議低于4℃，波動小于1℃。

7 冷凝器SO2組分丟失率

研究發現，100～1000ppm濃度范圍內的SO2，依據不同條件在煙氣冷凝器中的SO2損失量約為2%～10%，損失量隨著煙氣濕度的增加、SO2濃度的降低和冷凝器冷凝溫度的降低而增大。這需要通過合理的設計，配置不同材質結構的熱交換管，盡可能減少煙氣與冷凝器中液態水的接觸時間和接觸面積，從而降低SO2組分的丟失率。但因?yàn)閷?shí)際上沒有完全相同的工況，因此需要根據不同的工況選擇合理的冷凝器和熱交換管。針對濕法脫硫、垃圾焚燒爐、脫硝等不同的工況需要考慮采用不同規格的冷凝器，以達到脫水效果和組分丟失之間的平衡。

8 冷凝器性能綜合指標

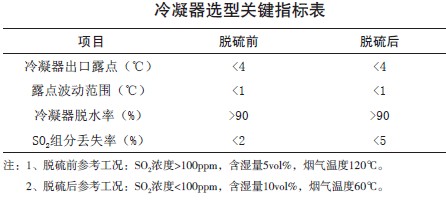

CEMS應用于不同的工況條件下如脫硫、脫硝、垃圾焚燒等，特別是在濕法脫硫后面臨的溫度偏低、濕度偏大、SO2濃度又很低的情況下，煙氣冷凝器需要適應不同的工況采用不同的指標來進行綜合平衡。為進一步明確冷凝器的選型，根據常見的脫硫前后的工況條件，推薦脫硫前和脫硫后的兩種類型的關鍵指標（見下表），以便更有效合理地選擇合適的冷凝器。

9 工作環境與制冷方式

半導體與壓縮機冷凝器的脫水效果與在不同環境溫度下表現有明顯差異：

（1）隨著環境溫度的升高，半導體冷凝器脫水后的含濕量不斷提高，環境溫度高于40℃后，脫水效率明顯下降，壓縮機在環境溫度為55℃時可依然保持較高的脫水率；

（2）半導體的冷卻溫度控制一般不采用PID閉環調節方式，但會在一個較大的溫度范圍內波動（如2℃ ～8℃）；壓縮機可通過PID閉環調節的方式精確控制制冷溫度在3℃±1℃甚至±0.5℃，因此相比之下，壓縮機的冷卻效果會更理想。

綜上所述，在惡劣的CEMS監測環境下，建議優先選擇壓縮機制冷而慎重選擇半導體制冷方式；針對便攜式和移動式預處理裝置，建議優先選擇半導體制冷方式，因?yàn)榘雽?dǎo)體的尺寸小、重量輕、控制簡單，在普通環境溫度下具有良好的制冷效果。

10 結論

煙氣冷凝器作為冷-干抽取式CEMS的關鍵部件，直接影響CEMS的測量結果和儀表使用壽命。冷凝器合理選型需要根據工況條件、工作環境和關鍵性能參數進行綜合衡量判定，沒有一款冷凝器可以滿足所有的工況條件：

（1）是利用壓縮機還是半導體制冷決定于制冷能力；在制冷能力一定的情況下，煙氣入口的溫度、濕度和流量綜合決定了脫水效果；

（2）在制冷能力一定的情況下，需要綜合選擇冷凝器的幾個關鍵性能如脫水率、出口露點溫度、SO2組分丟失率等進行選型，尤其不要用冷凝器的制冷溫度取代出口露點溫度。

（3）在滿足上述性能的情況下，要平衡考慮脫水效果與組分丟失率、脫水效果與出口露點的穩定性、實際工況與制冷能力和熱交換效果等。

（4）冷凝器的性能還受到冷凝器的結構、材質、排凝蠕動泵等的綜合影響，合理選擇上述各要素并形成合理的匹配也是需要認真考慮的。

參考文獻：

[1] 楊凱.煙塵煙氣連續自動監測系統技術現狀和發展趨勢[R].中國環境監測總站 2008.11.

[2] 魏復盛，滕恩江，等.空氣和廢氣監測分析方法（第四版增補版）[M].北京：中國環境科學出版社，2007.10.

[3] 羅伯特，E.謝爾曼[美].過程分析儀樣品處理系統技術[M].北京： 化學工業出版社，2004.

[4] D.C. Cornish, G.Jepson, M.J. Smurthwait [英].工藝過程分析器的取樣系統 （Sampling systems for process analyzers）[M].北京：化學工業出版社，1989.
