1、水泥工業大氣污染物排放標準全面實面實施

隨著人們環保意識的增強，國家在環保法規方面對工業生產提出了越來越高的要求。就水泥工業而言，GB4915-2004對水泥制造過程中的最高允許排放濃度做出了規定，并且于2010年1月1日起全面實施，詳見表1。同時還規定，對生產系統禁止非正常排放;除塵裝置對于水泥窯通風機的年同步運轉率不得小于99%;對現有的所有水泥生產線主要排塵點實行在線監測。

表1 水泥工業大氣污染物排放標準GB4915-2004 生產設備 顆粒物 適用范圍 排放濃度mg/m3 單位產品排放產量kg/t 水泥窯及窯磨一體機 100 0.3 2006年7月1日～ 2009年12月31日現有生產線及設備                烘干機、烘干磨、煤磨及冷卻機 100 0.3 破碎機、磨機、包裝機及其它通風生產設備 50 0.04 水泥窯及窯磨一體機 50 0.15 自2010年1月1日，現有生產線及設備；2005年1月1日新建生產線及設備 烘干機、烘干磨、煤磨及冷卻機 50 0.15 破碎機、磨機、包裝機及其它通風生產設備 30 0.24

2、袋式除塵技術代表除塵技術的發展方向

2.1 電、袋除塵技術效果比較

表2 電、袋除塵技術效果比較表 對比項目 袋除塵器 電除塵器 出口排放 選用高性能濾料、適宜的過濾風速可實現“趨零排放” 要達標排放需提高單位電暈功率或增加電場，很難實現“趨零排放” 粉塵比電阻 無影響 高比電阻粉塵難以撲集，且易產生反電暈現象 煙氣 煙氣溫度 取決于濾袋的耐溫性能，使用玻璃纖維覆膜濾料可在260℃長期使用 溫度上升，粉塵層擊穿電壓下降，煙氣運動黏度上升，除塵效率下降 粉塵 化學成份 無影響 硅、鋁、鈣含量上升，比電阻上升，除塵效率下降 性質 含塵濃度 適應范圍廣 高濃度需預收塵 煙氣預處理措施 增濕量不到電除塵的一半，且有多種降溫方式 需噴霧增濕，要深度調質 供電系統 只有低壓，較安全 有高壓，要十分注意安全 運轉率 同步運行 可同步運行 窯點火時不同步 事故排放 無事故排放 CO超標等產生事故排放 在線檢修 可在線檢修 不可在線檢修 脫硫作用 效果顯著 無

表2是一個電、袋除塵技術效果的比較表。從出口排放看，袋除塵器只需選用高性能濾料和適宜的過濾風速，可實現“趨零排放”，而電除塵器要達標排放需提高單位電暈功率或增加電場，很難實現“趨零排放”。粉塵比電阻對袋除塵器沒有影響，而對電除塵器來說，高比電阻粉塵難以撲集，且易產生反電暈現象。煙氣溫度對袋除塵器來說，取決于濾袋的耐溫性能，使用玻璃纖維覆膜濾料可以在260℃長期使用，而對電除塵器來說溫度上升，粉塵層擊穿電壓下降，煙氣運動黏度上升，除塵效率下降。袋除塵器可與工藝設備同步運行，而電除塵器窯點火時不同步，而新標準規定年同步運轉率不得小于99%。袋除塵器可在線檢修，無事故排放，而電除塵器不可在線檢修，在CO超標或絕緣子結露爬電等情況下會產生事故排放。所以比較的結果是：袋除塵器出口排放更優，可與工藝設備同步運行，可在線檢修，無事故排放，優勢明顯。

2.2 投資、維護費用比較

投資和維護費用是業主非常關心的，這主要取決于過濾材料的價格(初投資)與壽命(維護費)。按過去50mg/Nm3的標準，采用進口濾袋，電除塵器和袋除塵器的一次性投資相當，若采用國產濾袋將節省約200萬元投資。若按嚴格的30mg/Nm3甚至更嚴格標準，采用國產濾袋，完全可以達到，袋式除塵器在一次性投資方面的優勢非常明顯。電除塵器和袋除塵器的用電比較見表3。

表3 2500t/d水泥窯尾除塵器綜合功率比較表 單位kw 　 電除塵器 反吹風袋除塵器 脈沖袋除塵器 廢氣風機 40 213.3 200 高壓電源 195 — — 反吹風機 — 24.4 無 壓縮空氣 — — 23.6 振打電機 1.98 — — 電加熱器 4.8 — — 合計 241.8 237.7 223.6

綜上所述，無論從除塵效果、一次性投資和運行費用等方面比較，都表明，袋式除塵技術代表除塵技術的發展方向。目前我國水泥企業除塵的現狀是，窯頭主要用電除塵器，約占68～70%，窯尾主要用袋除塵器，約占63～68%。與前幾年相比，袋除塵的比例有了顯著的提高就是明顯的例證。

3、高溫過濾材料生產技術

3.1 玻璃纖維過濾材料的發展歷程

玻璃纖維過濾材料的發展，經歷了連續玻璃纖維平幅過濾布、玻璃纖維膨體紗過濾布、玻璃纖維針刺氈/復合氈和玻璃纖維覆膜濾料等發展階段，其過濾機理已從“深層過濾”發展到了“表面過濾” ，適用的過濾風速和可達到的除塵效率也不斷提高，詳見表4。

表4 玻璃纖維過濾材料的發展歷程 品種 過濾特點 適用的過濾風速m/min 可達到的除塵效率 備注 連續玻璃纖維平幅過濾布 深層過濾 0.3～0.5 99%以上 第一代 玻璃纖維膨體紗過濾布 0.5～0.7 99.5%以上 第二代 玻璃纖維針刺氈/復合氈 0.5～0.8 99.9%以上 玻璃纖維覆膜濾料 表面過濾 0.8～1.0 出口排放濃度小于30mg/Nm3 第三代

3.2 高溫過濾材料生產核心技術

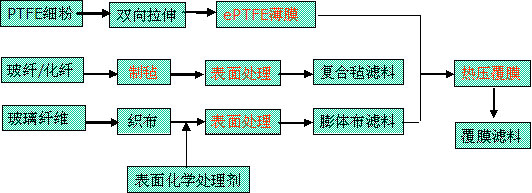

玻璃纖維覆膜濾料的生產工藝流程見圖1。其核心技術是覆膜、處理、制膜和制氈。具體介紹如下。

圖1 玻璃纖維覆膜濾料的生產工藝流程圖

3.2.1表面處理與高溫?zé)崛诟材ぜ夹g(shù)

高溫?zé)崛诟材ぜ夹g(shù)是先對玻纖進行表面化學處理，再進行高溫?zé)崛诟材�，圖2是覆膜原理圖。

圖2 高溫?zé)崛诟材ぴ韴D

表面處理技術的核心是處理劑配方技術。是以聚四氟乙烯為主，再引入其他組份形成配合料，對玻璃纖維浸漬，在其表面成膜，達到保護纖維的作用。先在玻纖的表面通過化學處理形成了一層富含聚四氟乙烯的表面層，再與聚四氟乙烯濾膜通過高溫高壓融合成一體，形成覆膜濾料，詳見圖3，黑色部份就是膜和布的交織點通過覆膜融成了一體，而其白色部份就是起過濾作用的膜。

圖3 熱融覆膜效果圖

目前市場上還有一種覆膜技術是粘結劑覆膜，這種覆膜產品，布和膜結合強度低，膜浮在布的表面，使用效果沒保障，詳見圖4。

圖4 粘結劑覆膜效果圖

目前濾料市場上有所謂的PTFE滲膜、PTFE鍍膜，實質上就是前面所說的表面化學處理，是在纖維表面成膜，其作用是保護纖維，延長濾袋的使用壽命，對過濾本身沒有直接作用，與真正的覆膜有本質的區別。

3.2.2 膨化微孔聚四氟乙烯濾膜制備技術

膨化微孔聚四氟乙烯濾膜是由微絲節點組織成的立體網狀結構，其制備技術的核心是小孔徑、高強度。小孔徑是確保過濾精度，高強度是確保材料的使用壽命。

圖5是中材科技股份有限公司公司生產的濾膜的掃描電鏡照片。從圖中可以看出，濾膜的孔徑非常小，在1微米以下，這樣就確保了過濾精度。而目前市場上的覆膜濾料，膜的孔徑都比較大，達幾個微米，甚至更大。

圖5 濾膜SEM照片

3.2.3 復合針刺氈生產技術

復合針刺氈生產技術的核心是超細玻纖技術和纖維配方技術。復合針刺氈是超細玻纖和耐高溫化纖混雜，梳理成單纖維，再針刺到玻纖網布上制成的，玻纖越細，強度越高，越柔軟。

纖維配方技術主要是指耐高溫化學纖維品種選擇和配比多少。我們采用的是P84纖維，詳見圖6，這種纖維具有異型截面，比表面積大，過濾性能好，同時耐溫達260度，與玻纖耐溫匹配性好。

圖6 P84纖維斷面圖

目前市場上復合氈品種很多很亂，采用的化學纖維耐溫性差，但從外觀看不出來。我們是否有過這樣的經驗，在換袋的時候，發現濾袋緊緊的包裹在籠骨上，籠骨都抽不出來，這就是用了耐溫低的纖維，濾料收縮導致濾袋緊緊的裹在籠骨上了，只能用剪刀剪下來。

4、產品性能特點

水泥行業應用的高溫過濾材料產品有四大系列，分別是FT-WM系列玻纖布覆膜濾料、FT-MM系列復合氈覆膜濾料、FT-M系列復合氈濾料和FT-W系列膨體玻纖布濾料。主流過濾材料是覆膜濾料。

覆膜濾料有其獨特的優點， 1、過濾效率高，2、過濾阻力低，3、處理風量大，4、使用壽命長。這些優點都是來源于膜的結構。

覆膜濾料表面的這層膜，替代了傳統深層濾料的濾餅，過濾過程中，使粉塵不會滲入濾料內部或透過濾料，從而保證了濾料的潔凈性，這就是表面過濾。由于膜的微孔非常小，所以覆膜濾料具有過濾效率高的特性;由于粉塵不會滲入濾料內部，使濾料不會堵塞而增加阻力甚至失效，所以能保持濾袋運行阻力平穩，長期保持在低阻狀態下運行，具有過濾阻力低的特性;由于膜的存在，即便過濾風速提高，也能達到好的過濾效率，所以具有處理風量大的特性;由于表面膜非常光滑，使濾袋清灰容易，所以覆膜濾袋所需的清灰壓力低、清灰頻次少、間隔時間長，這樣對濾袋的損傷小，從而具有使用壽命長的特性。

4.1 玻纖布覆膜系列

玻纖布覆膜系列是經典成熟的玻璃纖維覆膜濾料品種，使用效果有保障，使用壽命可達5到6年。但對除塵器及運行維護要求極高。適合于水泥窯尾除塵。其性能指標見表5。

表5 玻纖布覆膜系列特性 濾料型號、名稱 FM/EWTF400 FM/EWTF750 濾料材質 玻纖、PTFE膜 玻纖、PTFE膜 質量（g/m2） 400±40 750±75 拉伸斷裂強力 經向 ≥1400（N/25mm） ≥2200（N/25mm） 緯向 ≥1200（N/25mm） ≥2400（N/25mm） 透氣率（cm/s） 2～8 2～8 適合除塵形式 高速反吹風袋濾器 低壓脈沖袋濾器 使用溫度（℃） 高于露點20℃，小于260℃ 過濾風速（m/min） ＜0.6 ＜1.0 濾袋規格 實際情況而定 ￠160×6000 袋籠豎筋數量（根/3.5mm） 　 24 使用壽命 正常工況下：3 ～6年 正常工況下：3～5年 排放濃度 ＜ 30mg/Nm3 ＜ 30mg/Nm3

4.2復合氈濾袋系列

綜合了玻璃纖維的耐高溫和化學纖維抱合能力強的優點，經雙面針刺，氈層密實。對收塵器及籠骨的精度要求相對較低，可降低除塵器成本。但使用后期阻力較大，使用壽命只能保證2年。適用于水泥窯尾和窯頭袋收塵器。其性能指標見表6。

表6 復合氈濾袋系列特性 濾料型號、名稱 FM/E-P84MN950 濾料材質 玻纖、P84纖維、PTFE膜 質量（g/m2） 950±95 拉伸斷裂強力 經向 ≥1500（N/50mm） 緯向 ≥1500（N/50mm） 透氣率（cm/s） 2～8 適合除塵形式 低壓脈沖袋濾器 使用溫度（℃） 高于露點20℃，小于260℃ 過濾風速（m/min） ＜1.0 濾袋規格 ￠160×6000 袋籠豎筋數量（根/3.5mm） 16～20 使用壽命 正常工況下：3年以上 排放濃度 ＜ 30mg/Nm3

4.3復合氈覆膜系列

克服了復合氈后期阻力大的缺點，具有“表面過濾”特性，且對收塵器及籠骨的精度要求相對較低，與我國目前除塵器水平適應性強。適用于水泥窯尾袋收塵器。其性能指標見表7。

表7 復合氈覆膜系列特性 濾料型號、名稱 FM/E-P84MN950 濾料材質 玻纖、P84纖維、PTFE膜 質量（g/m2） 950±95 拉伸斷裂強力 經向 ≥1500（N/50mm） 緯向 ≥1500（N/50mm） 透氣率（cm/s） 2～8 適合除塵形式 低壓脈沖袋濾器 使用溫度（℃） 高于露點20℃，小于260℃ 過濾風速（m/min） ＜1.0 濾袋規格 ￠160×6000 袋籠豎筋數量（根/3.5mm） 16～20 使用壽命 正常工況下：3年以上 排放濃度 ＜30mg/Nm3

5、應用情況

5.1覆膜濾料應用情況

中材科技股份有限公司覆膜濾料已廣泛應用于水泥、鋼鐵、炭黑、鐵合金等行業，其中新型干法水泥生產線68條。應用數量達412萬平方米。

推廣地區包括東北、西北、西南在內的全國24個省、自治區、自轄市，并出口巴西、伊拉克、哈薩克斯坦、越南等地。

5.2 項目產品使用效果

在某水泥有限公司日產2500噸水泥生產線應用，于2003年11月28日點火投產，出口排放濃度18mg/ Nm3，濾袋阻力在1200 Pa左右，目前使用狀況良好，使用壽命已近6年。

在某化學工業有限公司年產15000噸炭黑生產線應用，于2007年7月1日開始運行，系統通風量由原來的13200 Nm3/h提高到14200 Nm3/h，除塵室壓差也由原來的3400 Pa降低到840Pa(原壓差的1/4)，起到了很好的示范作用。

項目產品使用效果已達國外同類產品先進水平，產品售價只有進口產品的60%，產品性價比高。在水泥行業應用，節能減排、節省投資效果明顯，詳見表8。

表8 水泥窯尾應用能效 水泥窯尾效果 節能 減排 節省投資 運行效果 運行阻力 出口排放 替代進口 1000Pa左右 30mg/ Nm3以下 1條5000T/D 160萬度/年 360噸/年 220萬元 水泥生產線可實現 100萬元/年 200條5000T/D 3.2億度/年 72000噸/年 4.4億元 水泥生產線可實現 2億元/年 水泥行業 12億度/年 27萬噸/年 16.5億元 全面推廣可實現 7.5億元/年

6、結語

袋式除塵及高溫過濾材料生產技術為我國節能減排、實現趨零排放提供了技術支撐;產品替代進口，對促進我國過濾材料行業和相關行業的技術進步具有重要意義。
