摘要：綜合噴淋洗滌、文丘里高效混合、旋風分離、攔截除霧等功能結構特點，研究開發出一種高效率的除塵脫硫一體化設備。實驗和工程實例表明，該設備除塵脫硫效率高，投資運行費用低，除塵效率達98 %，脫硫效率大于80 %。高效除塵脫硫一體化設備適用于中小鍋爐的煙氣除塵脫硫處理。

關鍵詞：除塵,脫硫,一體化設備,高效率

鍋爐燃煤是造成大氣污染的根本原因之一, 煤中可燃性硫及硫化合物在燃燒時生成SO2 和SO3，是形成二氧化硫和酸雨的主要來源。目前,我國鍋爐約50 多萬臺,其中:中小型鍋爐(1～35 t/h) 約占80 %，SO2 的排放量占鍋爐燃煤排放量的1/3。煙氣除塵脫硫則是現階段控制SO2 和煙塵排放量的主要方式[1-4]。

針對我國中小鍋爐較多的現狀，有多種濕法除塵脫硫一體化設備已經投入使用，但幾乎都存在脫硫效率低，設備阻力大，投資運行成本較高等缺點[4,5]。為此，研究和開發了一種高效除塵脫硫一體化設備。

1 高效除塵脫硫一體化設備研究目標和內容

高效除塵脫硫一體化設備應適用于中小型鍋爐和相當容量工業窯爐、垃圾焚燒爐的煙氣除塵、除SO2 和其他有毒有害氣體的一體化凈化裝置。要求設備結構緊湊，安裝操作方便，自動化程度高。占地面積小，噴淋洗滌液能夠做到全封閉循環，沒有廢水排放，耗水量很少。系統阻力小，運行工況適應力強，煙氣凈化后沒有夾霧帶水現象，設備材質具有耐腐蝕性、耐磨、耐高溫的性能，使用壽命長。除塵效率能達98 %以上，煙塵濃度小于100 mg/m3，除SO2 效率能達80 %以上。設備價格適中，不高于現有除塵脫硫一體化設備的市場價格，有市場競爭力。在研制過程中必須解決如下幾個內容：

(1) 除塵脫硫一體化設備的優化設計； (2) 設備負荷穩定性的研究； (3) 飄塵捕集效應的研究； (4) 煙氣脫水的研究。

2 高效除塵脫硫一體化設備的研究和設計

2.1 工藝路線分析

中小型鍋爐煙氣是從鍋爐省煤器引出后的氣固混合物，組分一般包括N2、O2、CO2、SO2、NOX、水蒸氣等氣體并攜帶大量細微粉塵；狀態一般為：微負壓，溫度在150 ℃～250 ℃。濕法除塵脫硫的工藝路線多為如圖1 所示的流程順序。

洗滌，這里是工藝過程中的核心步驟，完成對氣體的吸收和降溫，使氣- 固混合物變成氣- 液- 固三相混合物。吸收主要通過氣液混合傳質和化學反應進行，降溫主要通過氣液固混合傳熱，以噴淋液溫度的升高和水的蒸發來達到降溫目的，降溫有利于氣體的吸收。然后經過噴淋洗滌后的氣液固三相混合物進入氣液分離設備，完成氣液和氣固的分離操作，凈化后的煙氣經煙囪排出，液固混合物加入吸收劑再生，并產生部分固體沉淀，然后進入液固分離設備，分離后的液體用循環泵打入洗滌吸收設備。

2.2 除塵脫硫機理

煙氣中懸浮著的煙塵或液體微粒和氣體形成氣固非均相體系，粒徑小于10μm 時形成氣溶膠，煙塵凈化需在氣固非均相體系中研究，找出固體顆粒分離的規律，脫水問題研究需要在氣液非均相體系中研究，找出將液體顆粒分離的規律，而SO2 的凈化是氣氣分離，SO2 被小液滴表面的液膜吸收后溶解在小液滴中，這屬于氣液分離。同時SO2 也會被塵粒表面上的液膜吸收從而隨著煙氣顆粒一同被凈化分離出去，又屬于氣固分離。此外，SO2 也會與水蒸氣中的水分子反應形成酸的蒸汽，在冷凝過程中形成小霧滴，霧滴的凈化又是氣液分離。

煙氣凈化過程首先是將氣固非均一體系，變成氣、液、固體系，如噴淋洗滌過程、組合文丘里過程，盡可能地將氣、液、固三態物質混合，而在除去固體和液體顆粒時就需要體系的破壞。在體系的容量確定后，煙氣的體積在一定范圍內確定，那么煙氣通過凈化設備的時間就確定了，所以在結構設計時就要考慮如何能夠在盡量短的時間內使氣液、氣固非均一相體系盡快地形成，而又如何使其在盡量短的時間內破壞、解體，如何延長煙氣在設備中滯留的時間。

氣固分離的物理基礎之一是氣體對顆粒的曳力，曳力的大小取決于氣體的介質的密度，氣體與顆粒間的相對速度，顆粒的形狀及顆粒在氣體介質中的運動狀態。氣固分離的物理基礎之二是質點沉降的基本原理，它包括：重力沉降、離心力沉降、慣性沉降、接觸效應、電力沉降、擴散沉降、熱斥力。氣液相非均一體系的荷電性、粘附性、濕潤性等高于氣固非均一體系，而摩擦性、研磨性相對較低，因為液體的顆粒密度較小而粘度大，因而分離相對多選用濕潤法、離心分離法。此外，慣性碰撞、擴散、粘附、凝聚作用也利于分離。氣流中SO2 或其他有害氣體如NOx、HCl、H2S、NH3 等均為氣態物質，將氣態物質從氣態體系中分離出去，與氣固、氣液非均一相體系的分離方法完全不同，因為它是均相體系，與固、液物質的凈化原理不同，采用的方法也不同，以至于方法之間會出現矛盾，如固、液顆粒高速運動有利于分離，而氣態SO2 需要緩慢流速，以利于與吸收物質有充分的接觸時間。

SO2 被吸收液吸收過程中發生化學反應，因此系統中的溫度、壓力、洗滌液與煙氣的液、氣比例、煙氣流速以及在設備中滯留時間均影響著SO2 去除率。為了增加化學反應，煙氣的運動要處于湍流狀態，因為湍流的擴散作用比起層流來要大，能更有效地輸送動量、熱量，而且耗散功能速度也要比層流快得多。

在高效除塵脫硫一體化設備中采用NaOH 和Ca(OH)2 雙堿水溶液作為脫硫劑，噴淋洗滌液做到全封閉循環，操作方法為：在開車時加入NaOH，加入量按每小時的燃煤量中的硫含量以及每小時的循環水量計算，并使其pH 值控制在7± 1。

脫硫反應機理：

NaOH→Na+ +OH- 2 OH-+ SO2→SO3 2-+ H2O OH-+ SO2→HSO3-

按煤的硫含量加入Ca(OH)2，此時循環液中的SO3 2- 和HSO3- 變成CaSO3·2 H2O 沉淀出來，使循環液保持中性或弱堿性。

Ca(OH)2 + SO3 2-+2H2O→2OH- +CaSO3·2H2O↓ Ca(OH)2 + SO4 2- +2H2O→2OH- +CaSO4·2H2O↓ Ca(OH)2 + HSO3-→ SO3 2-+CaSO3·2H2O↓

循環液的pH 值控制在7±1，以上反應順利進行。在凈化器的出水處加入Ca(OH)2 溶液，經過混合流動生成CaSO3· 2H2O 沉淀，洗滌液流入沉淀池后很容易沉淀下來，再經過 1-2 次的溢流沉降，洗滌液澄清，經離心泵加壓后打入噴淋管道。采用雙堿法流程克服了石灰- 石灰石法容易結垢的弱點，提高了SO2 的去除率，運行費用也很低[7]。

2.3 除塵脫硫一體化設備工藝系統

提高脫硫效率的關鍵：一是氣液混合是否充分，二是氣體在吸收設備內的停留時間，即氣液接觸反應時間。除塵效率的關鍵是氣液分離的效率。綜合除塵和脫硫的關鍵因素，設計了如圖2 所示的高效率除塵脫硫一體化工藝系統。

如圖所示，除塵脫硫一體化設備由噴淋管道、多通道組合文丘里滌氣器、上下導旋籠柵、除霧器和主體外殼等構成。導旋芯管采用不銹鋼材質，其他部位可根據用戶需要采用不銹鋼或碳鋼噴涂特種涂料。該設備根據氣液傳質理論和流體力學理論，綜合了液相噴淋洗滌、組合文丘里、離心力分離、速度差捕集、粘附凝聚等作用，使氣液固三相接觸混合和分離脫水都達到比較高的效率。

煙氣在進入高效除塵脫硫一體化設備之前的煙道中基本是處于層流運動狀態，在進入主體設備前端的噴淋管道和多通道組合文丘里后，設備的結構使流體由層流狀態轉變?yōu)橥牧鬟\動，因為湍流是以高頻擾動旋渦為特征的三維運動，使固、液、氣三態物質最大程度地混合，從而接近混沌狀態。這樣才能增大氣、液態物質，即SO2、NOx 等有害氣體分子和 H2O 的碰撞機率，增大粉塵顆粒和水粒的撞擊、攔截以及凝聚的機率。多通道組合文丘里起到增大高頻渦旋的作用，而且阻力小，氣流沖擊著水滴在慣性和重力作用下猶如雪崩現象，因此在噴淋管道和組合文丘里中，微堿性洗滌液對煙氣進行充分的洗滌。

煙氣經過組合文丘里進入水平噴淋管道，管道中分布著螺旋無堵塞噴咀，噴淋液體從噴咀出來后形成一個旋轉面進而分散成小液滴，布滿在實心錐形的空間內，每個小水滴都有一個初始速度，這與氣流的方向和速度都不一樣，就形成一個相對速度，使氣流再次受到外力作用，使已經減弱了的湍流運動再次加強，氣流在水平管道中第二次被洗滌，小液滴將氣流中顆粒和氣態物質再次捕獲。

煙氣通過水平管道第二次洗滌后，被加速進入凈化器主體設備中，由于煙氣從筒體切向進入，此時煙氣開始作圓周運動，由原來的湍流運動變?yōu)槎S的渦旋，大的固體顆粒和液滴碰到籠柵的柵葉上再次被捕獲，只有旋轉到與籠柵切線方向的縫隙位置時才能允許氣流通過。湍流運動在這種結構下變?yōu)閷恿鳎@樣極為有利于液態和固態物質分離出去，氣流進入籠柵后，切向旋轉速度增大，從下筒體氣流中帶上來的水滴在這種離心力作用下，極有利于分離。SO2 氣體不斷地被吸收到固、液小顆粒和容器壁上，被吸收后的SO2 變成離子狀態，顯酸性，溶入液滴后就服從氣液非均一相體系的凈化規律，受到離心力、擴散力，攔截作用等被捕獲下來。在設備上部還設有除霧器，再次將細小霧滴和部分凝結水脫去。

綜上所述，設備結構設計、參數確定的技術路線是從理論上研究清楚氣、液、固三態物質混合相對運動和相對作用所必須遵循的流體力學規律，在設備的設計中特別強調了遵循理論規律和充分運用這些規律，參數設計中參考多種學科已有成功設計經驗，取其長處，完善設計，使設備性能達到預期的效果。

2.4 高效除塵脫硫一體化設備的性能指標

(1) 煙氣林格曼里度< 1 級 (2) 除塵效率> 98 % 排塵濃度< 100 mg/m3 (3) 除二氧化硫效率>80 % (4) 凈化器主體阻力< 1500 Pa (5) 液氣比2～3 l/m3 (6) 耗水量< 0.013～0.018 l/m3 (7) 噴淋液PH 控制范圍7±1

3 工程實例及分析

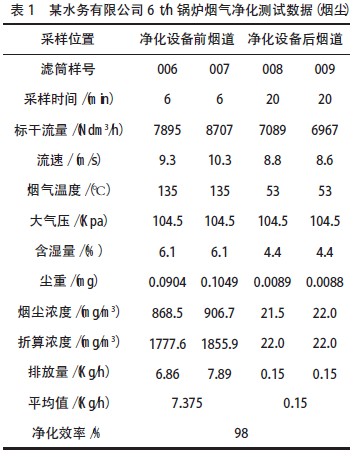

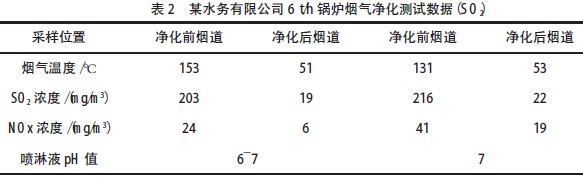

該高效除塵脫硫一體化設備經中試和放大后，已經應用于多個鍋爐煙氣脫硫工程，如某化工廠4 t/h 鍋爐除塵煙氣脫硫工程、某水務有限公司兩臺6 t/h 鍋爐煙氣除塵脫硫工程、天津某焊條有限公司2 t/h 窯爐煙氣除塵脫硫工程等。工程中，經過凈化后的煙氣粉塵和SO2 濃度都遠遠低于國家現有排放標準，且除塵脫硫效率都達到了設計要求。表一和表二為某水務有限公司6 t/h 鍋爐煙氣凈化效率的測試數據，其中SO2 濃度、NOx 濃度的測定儀器是GA60(美國)。從表中測試數據來看，除塵效率大于98 %，脫硫效率達到90 %左右，脫氮效率大于50 %。

4 結論

(1) 高效除塵脫硫一體化設備根據氣液傳質理論和流體力學理論，綜合了液相噴淋洗滌、組合文丘里、離心力分離、速度差捕集、粘附凝聚等作用，使氣液固三相接觸混合和分離脫水都達到比較高的效率。

(2) 高效除塵脫硫一體化設備是集除塵、除SO2 多功能效果的一體化設備，除塵效率達98 %以上（除小于10μm 粒徑煙塵達90 %），除SO2 效率達80 %以上。

(3) 設備結構緊湊，占地面積小，耗水量少；循環洗滌液可以做到全封閉循環，無廢水排放。凈化后的煙氣不夾霧帶水，設備阻力小。設備運行過程中沒有堵塞和積灰現象；設備負荷適應范圍大，性能穩定。
